O cabo UTP (Unshielded Twisted Pair) é um dos componentes fundamentais em projetos de cabeamento estruturado. Sua escolha e instalação corretas são cruciais para garantir a eficiência e a confiabilidade de uma rede de dados moderna.
Neste artigo, a Eight TI explora em detalhes o que é o cabo UTP, suas categorias, aplicações e as melhores práticas para sua implementação em infraestruturas de rede.
O que é Cabo UTP?
O cabo UTP é um tipo de cabo de par trançado composto por pares de fios de cobre isolados e trançados entre si, sem blindagem externa. Essa construção específica é projetada para reduzir a interferência eletromagnética (EMI) e o crosstalk (diafonia) entre os pares de fios, garantindo uma transmissão de dados eficiente e confiável em redes locais (LANs).
Por que os fios são trançados?
O trançamento dos pares de fios nos cabos UTP é uma técnica engenhosa para mitigar a interferência eletromagnética e o crosstalk. Ao trançar os fios, os campos eletromagnéticos gerados por um par são cancelados pelos campos gerados pelo par adjacente, minimizando assim a captação de ruídos externos e a interferência entre os próprios sinais. Isso resulta em uma melhoria significativa na qualidade do sinal e na integridade dos dados transmitidos.
Benefícios do Trançamento:
- Melhoria na Qualidade do Sinal: Proporciona uma transmissão de dados mais estável e confiável, essencial para redes de alta velocidade e aplicações críticas.
- Redução de Interferências Externas: O design trançado ajuda a minimizar a captação de ruídos eletromagnéticos provenientes de fontes externas, como motores elétricos, lâmpadas fluorescentes e outros dispositivos eletrônicos.
- Diminuição do Crosstalk: Evita que os sinais transmitidos em um par interfiram nos pares adjacentes, mantendo a clareza e a integridade dos dados em cada canal de comunicação.
Principais Características do Cabo UTP:
- Flexibilidade: Sua construção leve e maleável facilita a instalação e o manuseio em diversas configurações de rede.
- Custo-Benefício: Comparado a cabos blindados (STP/FTP), o UTP é geralmente mais acessível, tornando-o uma escolha econômica para a maioria das instalações de rede.
- Versatilidade: Amplamente utilizado em uma vasta gama de aplicações de rede, desde sistemas de telefonia (VoIP) até a transmissão de dados em alta velocidade em redes Ethernet.
Categorias de Cabo UTP
Os cabos UTP são classificados em diferentes categorias, cada uma projetada para suportar velocidades e frequências específicas, atendendo a diversas demandas de rede. A escolha da categoria correta é fundamental para o desempenho da infraestrutura.
| Categoria | Velocidade Máxima | Frequência Máxima | Aplicações Típicas |
|---|---|---|---|
| Cat5 | 100 Mbps | 100 MHz | Redes Ethernet antigas, telefonia |
| Cat5e | 1 Gbps | 100 MHz | Gigabit Ethernet (1000BASE-T) |
| Cat6 | 1 Gbps | 250 MHz | Gigabit Ethernet, Data Centers de pequeno porte |
| Cat6a | 10 Gbps | 500 MHz | 10 Gigabit Ethernet (10GBASE-T), Data Centers |
| Cat7 | 10 Gbps | 600 MHz | 10 Gigabit Ethernet, Data Centers de alta performance |
| Cat8 | 25/40 Gbps | 2000 MHz | Data Centers de próxima geração, redes de altíssima velocidade |
Vantagens do Cabo UTP em Cabeamento Estruturado
O cabeamento estruturado com cabos UTP oferece múltiplos benefícios para empresas que buscam uma infraestrutura de rede robusta e eficiente:
- Escalabilidade: Facilita futuras expansões e atualizações da rede, adaptando-se ao crescimento do negócio sem a necessidade de grandes reformas.
- Organização: Proporciona um sistema de cabeamento padronizado e organizado, simplificando a manutenção, a identificação de problemas e a gestão da infraestrutura.
- Desempenho: Garante alta velocidade e qualidade na transmissão de dados, suportando as demandas de aplicações modernas e garantindo a produtividade dos usuários.
- Conformidade com Padrões: A instalação de cabos UTP em um sistema de cabeamento estruturado segue normas internacionais, como a ABNT NBR 14565, assegurando compatibilidade e interoperabilidade com diversos equipamentos e sistemas.
Aplicações do Cabo UTP em Infraestrutura de Rede
Devido à sua versatilidade e desempenho, o cabo UTP é amplamente empregado em diversas áreas da infraestrutura de rede:
- Redes Corporativas: Essencial para a interligação de computadores, servidores, impressoras e outros dispositivos de rede em ambientes empresariais.
- Sistemas de Telefonia: Utilizado em sistemas de Voz sobre IP (VoIP) e telefonia convencional, garantindo a qualidade das comunicações.
- Automação Predial: Integração de sistemas de segurança (CFTV IP), controle de acesso, climatização e iluminação, criando edifícios inteligentes e eficientes.
Melhores Práticas na Instalação do Cabo UTP
Para maximizar o desempenho e a longevidade de uma rede baseada em cabos UTP, é fundamental seguir as melhores práticas de instalação:

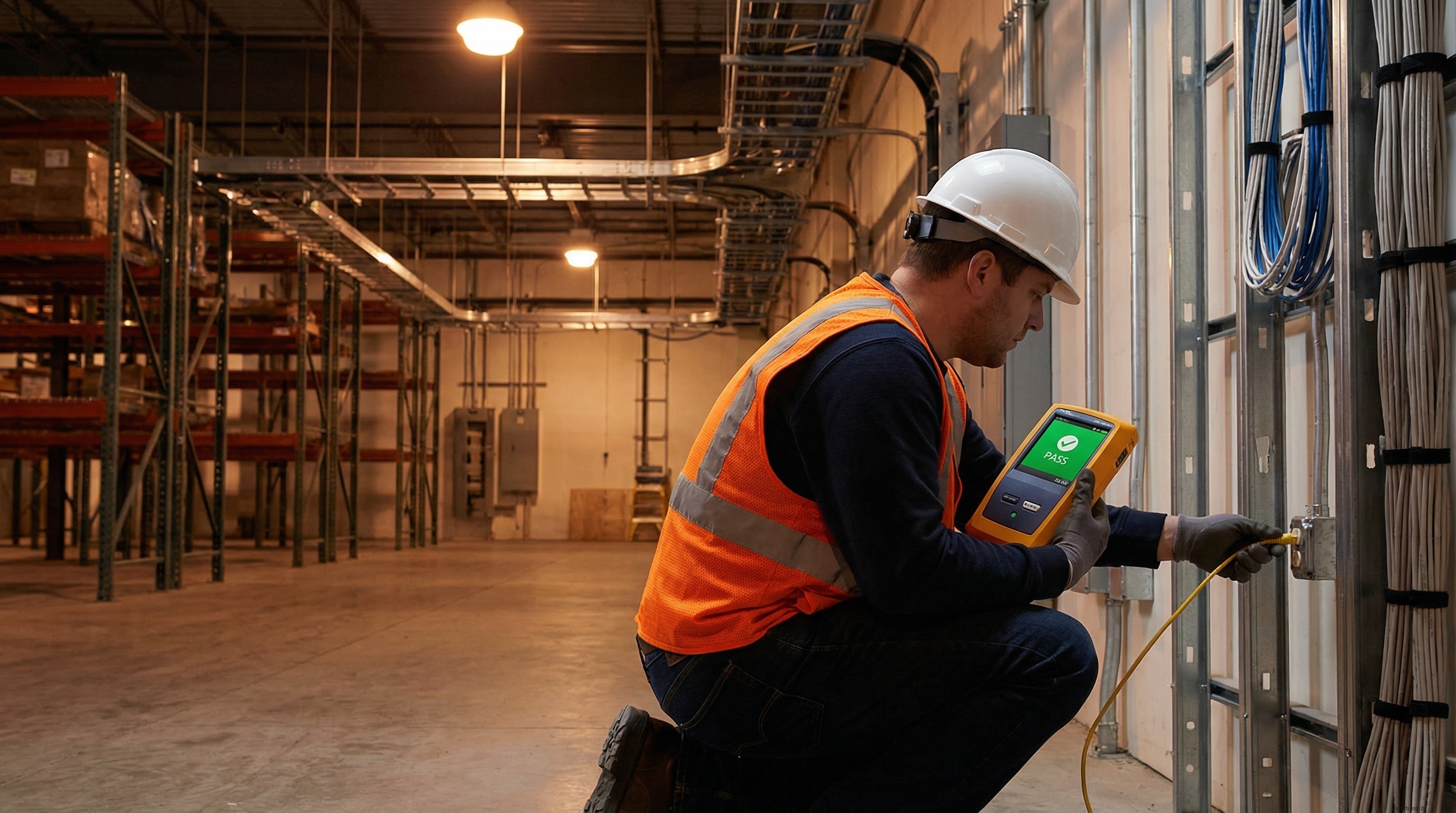

- Testes e Certificação: Após a instalação, execute testes rigorosos e certifique o cabeamento para garantir que ele atenda aos padrões de desempenho e às normas técnicas. Isso identifica e corrige potenciais problemas antes que afetem a operação da rede.
- Planejamento Detalhado: Realize um levantamento completo das necessidades atuais e futuras da organização. Um projeto bem planejado evita retrabalhos e garante que a infraestrutura suporte o crescimento tecnológico.
- Qualidade dos Materiais: Utilize cabos e conectores de fabricantes renomados e certificados, como Furukawa e CommScope. A qualidade dos componentes impacta diretamente a performance e a durabilidade da rede.

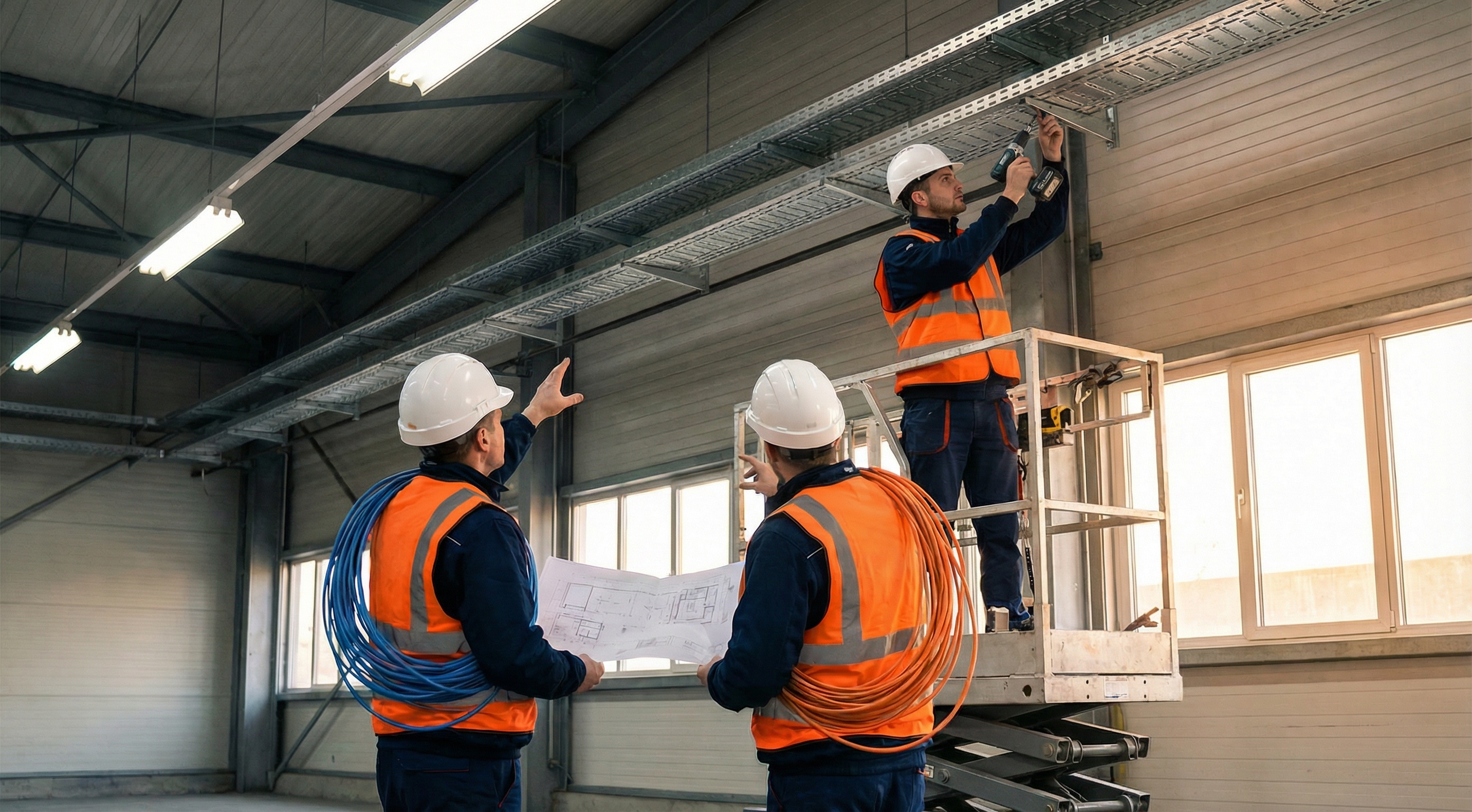

- Profissionais Qualificados: Conte com uma equipe de engenheiros e técnicos experientes e certificados em cabeamento estruturado. A expertise profissional é crucial para uma instalação correta e otimizada.
Como Projetos de Cabeamento Estruturado Podem Beneficiar o Seu Negócio?
Investir em um projeto de cabeamento estruturado bem planejado e executado pela Eight TI traz diversos benefícios estratégicos para o seu negócio:
- Redução de Custos Operacionais: Menos gastos com manutenção, solução de problemas e retrabalho devido a uma infraestrutura confiável e organizada.
- Aumento da Produtividade: Redes eficientes e de alta velocidade melhoram o desempenho dos colaboradores, otimizam processos e facilitam a comunicação interna e externa.
- Segurança e Confiabilidade: Sistemas bem implementados reduzem riscos de falhas, vulnerabilidades de segurança e interrupções no serviço, protegendo os dados e as operações críticas da empresa.
- Preparação para o Futuro: Uma infraestrutura escalável e padronizada está pronta para integrar novas tecnologias e suportar as demandas futuras do mercado.
Entre em Contato e Otimize Sua Infraestrutura de Rede com a Eight TI
Está pensando em atualizar, expandir ou instalar uma nova infraestrutura de rede em sua empresa?
A equipe de especialistas da Eight TI está pronta para ajudar. Entre em contato conosco hoje mesmo e descubra como podemos desenvolver a solução ideal e personalizada para as necessidades do seu negócio, garantindo performance, segurança e escalabilidade.
Entre em contato:
WhatsApp: +55 11 94102-1236
Sobre o Autor
Thiago Pinatel é um engenheiro com vasta experiência em projetos de infraestrutura de rede, PMP e MBA, especialista em soluções de conectividade e cabeamento estruturado.
