Cabeamento Estruturado para Galpões Logísticos em SP: Padrões, Normas e Custos

Por que o Cabeamento Estruturado é Essencial para Galpões Logísticos em 2026?

O mercado de galpões logísticos no Brasil, especialmente no Estado de São Paulo, vive um momento de absorção recorde. Polos como Guarulhos, Cajamar, Jundiaí e Campinas abrigam operações gigantescas, frequentemente superando os 50.000 m². Nesses ambientes, a espinha dorsal de qualquer operação moderna não é composta apenas por empilhadeiras ou docas de carregamento. O verdadeiro coração pulsante que garante a sincronia perfeita entre o recebimento, o armazenamento inteligente e a expedição ágil é a infraestrutura de rede de cabeamento estruturado.

Em 2026, a realidade dos centros de distribuição exige uma rede impecável e de altíssima performance. Estamos falando de integração em tempo real com sistemas WMS (Warehouse Management System) e ERP, operação ininterrupta 24/7, tráfego massivo gerado por AMRs (robôs móveis autônomos), cobertura Wi-Fi 6E e Wi-Fi 7 de altíssima densidade, e a necessidade de alimentação elétrica de alta potência (PoE++) para câmeras analíticas 4K e sensores IoT espalhados por vastas áreas.

Diferente de um ambiente corporativo tradicional, um galpão apresenta desafios severos: poeira constante, umidade, vibração de maquinário pesado, interferência eletromagnética (EMI) gerada por motores, e ambientes extremos como câmaras frias (-30°C). Uma falha na rede em um centro de distribuição não significa apenas um e-mail não enviado; significa esteiras paradas, leitores de código de barras inoperantes e caminhões aguardando nas docas. Estatísticas da indústria apontam que cada minuto de inatividade em um grande galpão logístico pode custar dezenas de milhares de reais. É por isso que o cabeamento estruturado para galpões logísticos exige uma engenharia robusta e especializada.

1. Normativa Técnica para Indústrias: NBR 14565 e NBR 16521

O sucesso de um projeto de cabeamento estruturado começa na prancheta de desenho, com o estrito cumprimento das normas técnicas vigentes. No Brasil, o arcabouço normativo é guiado pela ABNT, em harmonia com padrões internacionais da TIA e ISO/IEC.

A Fundação: ABNT NBR 14565

A norma ABNT NBR 14565 é a pedra angular do cabeamento estruturado no Brasil. Focada em edifícios comerciais, suas diretrizes sobre topologia em estrela, hierarquia de cabeamento e especificações de desempenho formam a base dos projetos. No entanto, quando adentramos o universo dos galpões logísticos e chão de fábrica, a NBR 14565 precisa ser complementada por normativas específicas para ambientes hostis.

A Norma Específica para Ambientes Industriais: ABNT NBR 16521:2025

Para ambientes industriais e galpões logísticos, a norma definitiva é a ABNT NBR 16521 (Cabeamento Estruturado Industrial), fortemente baseada na norma internacional ISO/IEC 11801-3. A NBR 16521 preenche a lacuna deixada pela NBR 14565, estabelecendo requisitos rigorosos para a infraestrutura de telecomunicações que precisa sobreviver no chão de fábrica.

Ela aborda elementos cruciais ausentes em ambientes de escritório, como o Distribuidor Intermediário (ID), a Interface de Rede (NI) e requisitos extras para automação e controle de processos industriais. A Eight TI segue rigorosamente todas essas normativas em seus projetos, garantindo que a rede suporte as severidades operacionais de cada zona do galpão.

Tabela Comparativa: NBR 14565 (Comercial) vs NBR 16521 (Industrial/Logístico)

Conformidade e Responsabilidade Técnica (ART CREA)

A elaboração e execução de projetos de cabeamento estruturado em ambientes logísticos devem ser acompanhadas pela emissão da Anotação de Responsabilidade Técnica (ART) junto ao CREA. A ART assegura que o projeto foi concebido por um engenheiro habilitado, eximindo o cliente de passivos técnicos e atestando a seriedade da Eight TI perante a legislação brasileira.

Quanto custa cabeamento estruturado para galpão logístico em SP? Fatores que influenciam o orçamento em 2026

O custo de um projeto de cabeamento estruturado para galpões logísticos não é precificado simplesmente "por ponto", como ocorre em pequenos escritórios. A alta intenção de busca por "preço cabeamento estruturado galpão" ou "cotação cabeamento estruturado industrial" reflete a necessidade de entender as variáveis complexas que compõem o orçamento. O valor final é influenciado por fatores críticos de engenharia e infraestrutura:

• Metragem Quadrada (m²) e Distâncias: Galpões de 20.000 m² a 100.000 m² exigem múltiplos Telecom Rooms (TRs) para respeitar o limite de 90 metros do cabeamento horizontal em cobre. Quanto maior a área, maior a necessidade de backbone de fibra óptica interligando os TRs.
• Categoria do Cabo (CAT6 vs CAT6A): Projetos em CAT6A LSZH têm custo de material superior ao CAT6 padrão. No entanto, o CAT6A oferece o ROI necessário para suportar PoE++ (até 90W) e 10Gbps a 100 metros, sendo o padrão absoluto para a próxima década.
• Altura e Dificuldade de Acesso: Galpões com pé-direito de 12 a 15 metros exigem Plataformas Elevatórias (PTA) e equipes com certificação NR-35 (Trabalho em Altura), impactando diretamente o custo da mão de obra.
• Volume de Infraestrutura Física: A quantidade de eletrocalhas metálicas galvanizadas a fogo, eletrodutos rígidos, Seal Tubes e caixas herméticas IP66 representa uma parcela significativa do orçamento.
• Lajes Protendidas e Georadar: A necessidade de perfurações em mezaninos e lajes protendidas exige escaneamento prévio com Georadar (GPR) ou Pacômetro, adicionando custos de engenharia especializada.
• Certificação Fluke e ART: A emissão de ART do CREA e a certificação ponto a ponto com Fluke Networks DSX são serviços de alto valor agregado que garantem a emissão do certificado de garantia de 25 anos do fabricante.
• Execução Sem Parar a Operação (Zero Downtime): Obras realizadas em regime noturno ou finais de semana envolvem adicionais trabalhistas para a equipe 100% CLT da Eight TI.

Muitos gestores cometem o erro de focar apenas no custo inicial mais barato. Uma infraestrutura de rede de baixo custo, com materiais de segunda linha (como cabos CCA — Alumínio com Cobertura de Cobre) ou mão de obra não especializada, invariavelmente resulta em paradas operacionais e retrabalhos custosos. Investir em um projeto executivo robusto com a Eight TI é uma apólice de seguro contra a paralisia da sua logística.

2. Iniciando o Projeto: Diretrizes para Entrance Room, Telecom Room e Equipment Room

Antes de lançar o primeiro metro de cabo, é necessário definir os "órgãos vitais" da rede. O planejamento arquitetônico dos espaços de telecomunicações é crítico em galpões logísticos, onde as distâncias frequentemente desafiam o limite padrão de 90 metros do cabeamento horizontal em cobre.

Entrance Room (ER) — A Fronteira com o Mundo Externo

A Entrance Room (ER) é o ponto de entrada dos serviços de telecomunicações no edifício. É onde os cabos das operadoras de internet (fibra óptica), links dedicados e circuitos de dados chegam ao galpão. Deve ser um ambiente protegido, com controle de acesso, pois qualquer falha aqui derruba toda a conectividade externa da operação. O dimensionamento correto da ER prevê espaço para crescimento e redundância de links, com supressores de surto de alta capacidade e quadros de distribuição principal (MDF).

Equipment Room — O Cérebro da Operação

A Equipment Room, ou sala de Data Center, é o núcleo de processamento da rede. Abriga os servidores críticos, switches core de alta disponibilidade, os sistemas WMS/ERP e os firewalls. Por ser o coração da operação, exige infraestrutura de missão crítica: climatização de precisão (CRAC/CRAH), sistema de combate a incêndio por gás (FM-200 ou Novec), piso elevado para organização de cabos e energia ininterrupta com UPS e grupos geradores. Em galpões logísticos de grande porte, essa sala frequentemente fica no mezanino administrativo.

Telecom Room (TR) — O Ponto de Distribuição Estratégico

A Telecom Room (TR) é o ponto de transição entre o backbone de fibra óptica e o cabeamento horizontal em cobre (CAT6A). Devido à vastidão de um galpão logístico, as TRs são distribuídas estrategicamente ao longo da planta (conceito de Zone Cabling) para abrigar switches de acesso PoE e garantir que nenhum ponto de rede exceda a distância normativa de 90 metros. Um galpão de 60.000 m² pode exigir 6 a 10 TRs bem posicionadas. Cada TR deve ter climatização adequada, iluminação de emergência e acesso restrito.

3. O Coração da Organização: Bayface e Planejamento de Racks de TI

Dentro das TRs, a organização dos equipamentos é documentada através do Bayface, o desenho técnico da elevação frontal do rack, medido em 'U' (Unidades de Rack, onde 1U = 44,45 mm). Racks de piso em galpões geralmente possuem 44U, 42U ou 36U de altura útil. O Bayface é o documento que orienta a montagem, facilita a manutenção futura e é parte integrante do As-Built entregue pela Eight TI.

A Sequência Ideal de Montagem no Bayface (Rack 36U)

Uma montagem de rack profissional, executada pela Eight TI, segue uma lógica de engenharia para facilitar a manutenção e a gestão do fluxo de cabos. A sequência utiliza guias de cabos duplos entre os patch panels e os switches, permitindo uma separação cristalina dos patch cords sem cruzamentos agressivos, respeitando o raio de curvatura mínimo dos cabos CAT6A e garantindo o fluxo de ar adequado para dissipação de calor.

Figura 1: Rack de TI profissionalmente organizado em uma Sala de Telecomunicações de galpão logístico, com gestão impecável de cabos CAT6A e fluxo de ar otimizado. © Direitos Autorais Eight TI 2026.

Dissipação de Calor: Por que a Sequência Importa

O princípio fundamental para dissipação térmica em racks é o fluxo Frente para Trás (Front-to-Back Airflow). O ar frio entra pela frente do rack (onde ficam as portas dos switches) e o ar quente é expelido pela traseira. Para que esse fluxo funcione eficientemente, é indispensável que os Blanking Panels (painéis cegos) preencham todos os espaços vagos, impedindo a recirculação de ar quente para a zona de ar frio. Além disso, os guias de cabos horizontais duplos garantem que o excesso de patch cords não bloqueie as saídas de exaustão dos switches, um erro gravíssimo que eleva a temperatura interna do equipamento e reduz drasticamente sua vida útil.

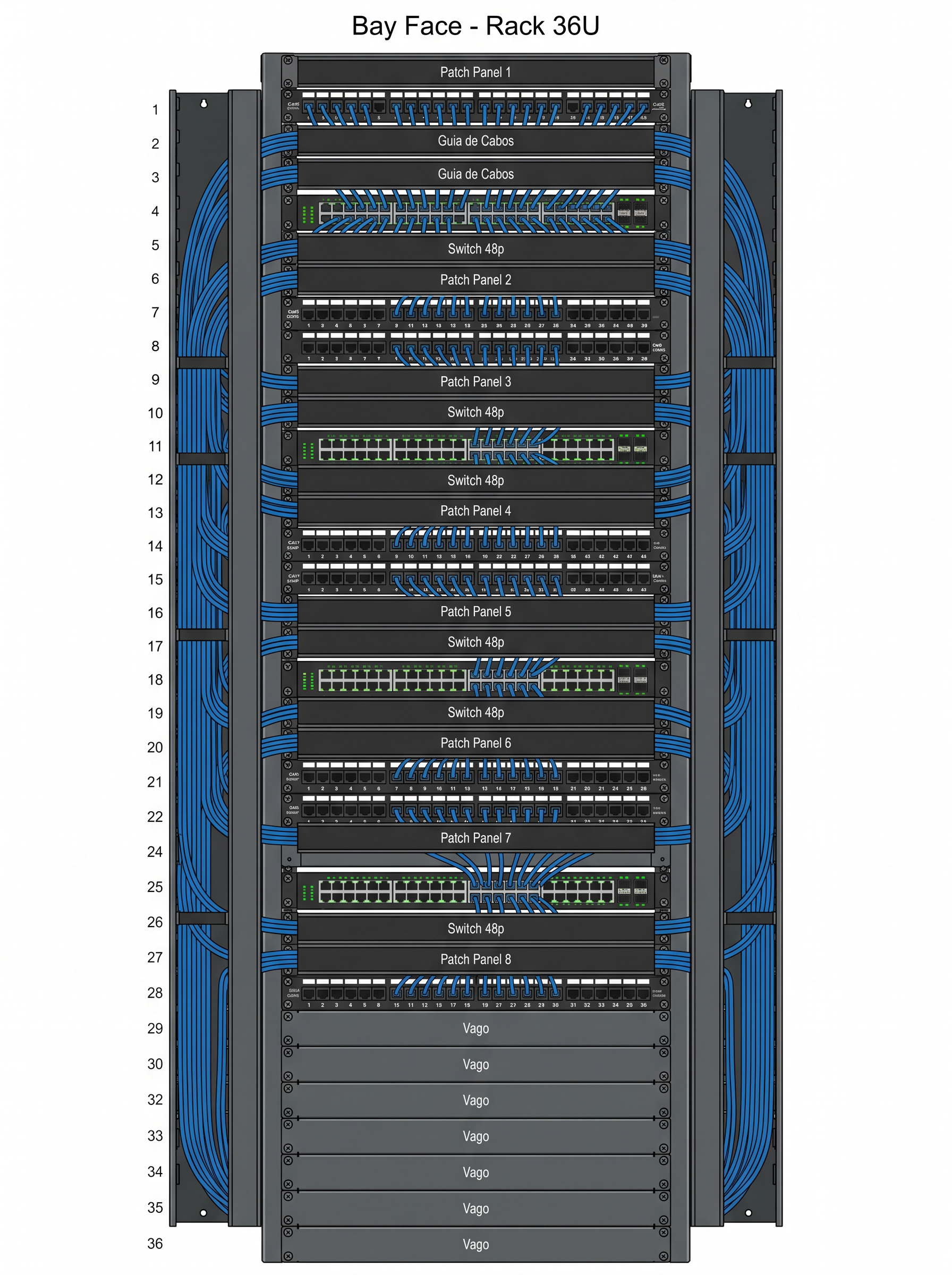

Figura 2: Representação técnica do Bayface de um Rack de 36U, demonstrando a intercalação otimizada de Patch Panels, Guias de Cabos duplos e Switches. © Direitos Autorais Eight TI 2026.

4. Infraestrutura Física: Eletrocalhas, Eletrodutos, Seal Tube e Lajes Protendidas

Em um galpão logístico, a infraestrutura de encaminhamento é tão importante quanto o próprio cabo. Ela deve proteger os condutores contra agressões mecânicas (impacto de empilhadeiras), poeira, umidade e interferência eletromagnética (EMI) gerada pelo maquinário industrial.

Eletrocalhas Metálicas: A Via Expressa do Cabeamento

As eletrocalhas metálicas galvanizadas a fogo são a espinha dorsal da infraestrutura de cabeamento em galpões. Suspensas a grandes alturas (frequentemente a mais de 10 metros), elas transportam grandes feixes de cabos UTP e fibras ópticas ao longo de toda a extensão do galpão. O dimensionamento deve respeitar rigorosamente a taxa de ocupação máxima de 40% a 50% da seção transversal para evitar o esmagamento dos cabos, que compromete os parâmetros elétricos e pode causar falhas intermitentes de difícil diagnóstico.

As derivações das eletrocalhas para os pontos de rede são feitas através de eletrodutos rígidos de PVC ou metálicos, descendo pelas colunas estruturais ou paredes. Em áreas com alto risco de impacto (como corredores de empilhadeiras), o uso de eletrodutos metálicos galvanizados é obrigatório. Para passagens em áreas molhadas ou com lavagem de pisos, utiliza-se o Seal Tube, um eletroduto flexível com vedação hermética que impede a entrada de umidade e agentes químicos.

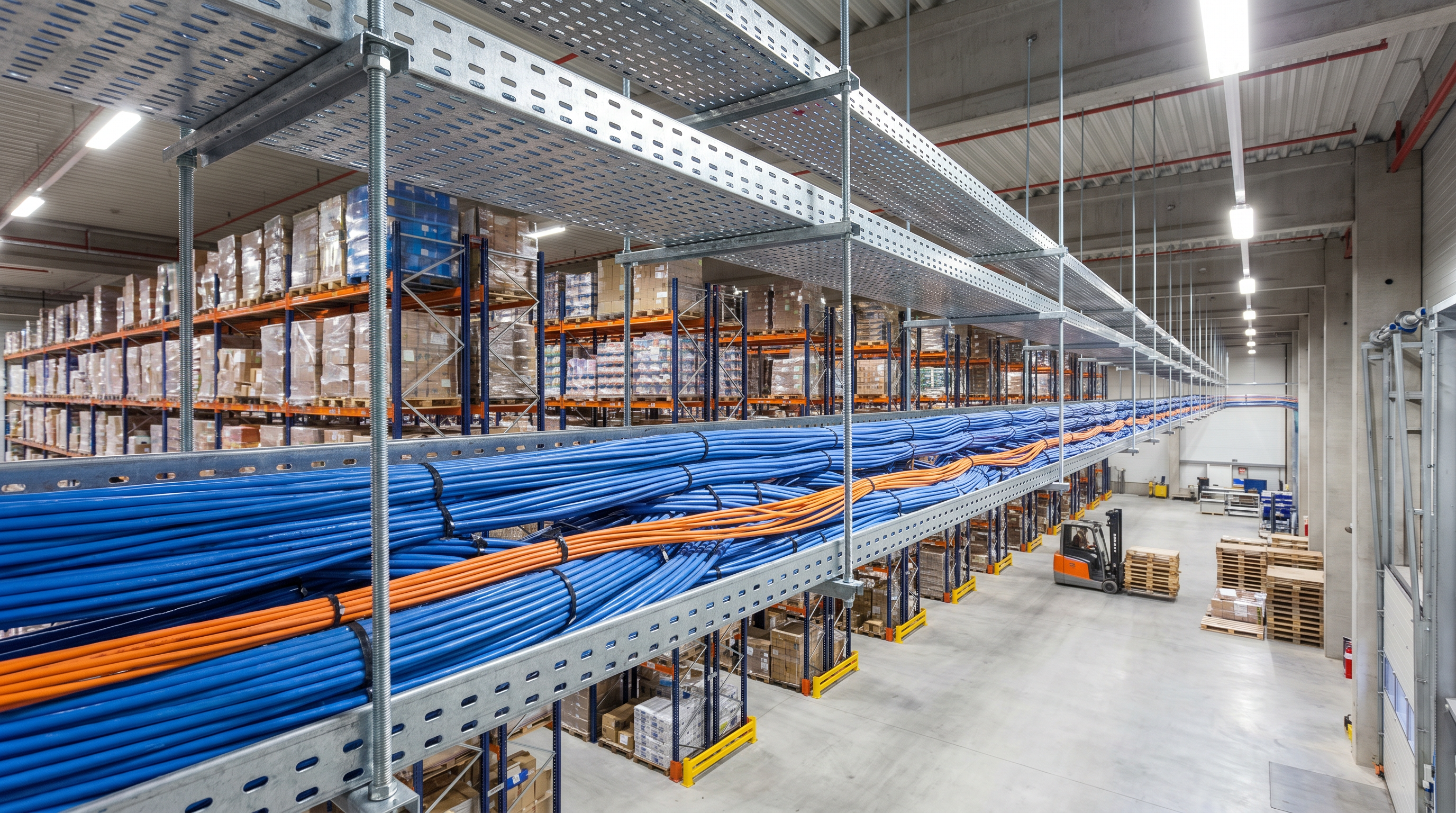

Figura 3: Vias expressas de eletrocalhas metálicas galvanizadas em um galpão logístico, garantindo o roteamento seguro e organizado de cabos CAT6A e fibra óptica a grandes alturas. © Direitos Autorais Eight TI 2026.

O Desafio Crítico: Perfuratriz Diamantada e Lajes Protendidas

A passagem de cabos do mezanino administrativo para as eletrocalhas logo abaixo, no nível do galpão, exige a perfuração da laje. Esse procedimento, aparentemente simples, esconde um risco estrutural gravíssimo em galpões modernos: as lajes protendidas.

Lajes protendidas utilizam cordoalhas de aço de alta resistência tensionadas (protensão), que conferem resistência estrutural à laje sem a necessidade de vigas convencionais. O problema é que essas cordoalhas são invisíveis a olho nu e estão distribuídas em uma malha que não segue sempre um padrão regular. Romper um único cabo de protensão durante a perfuração é um erro catastrófico: a laje pode apresentar fissuras severas, perda de capacidade de carga e, em casos extremos, colapso estrutural parcial. O custo de um reparo estrutural desse tipo supera em muito o valor de toda a instalação de cabeamento.

Para evitar esse tipo de prejuízo irreversível, a Eight TI realiza obrigatoriamente o mapeamento não destrutivo prévio utilizando Georadar (GPR — Ground Penetrating Radar) ou Pacômetro. Esses equipamentos permitem localizar com precisão as cordoalhas de aço e marcar as zonas seguras para perfuração antes de acionar a perfuratriz diamantada. Esse procedimento é inegociável em todos os nossos projetos.

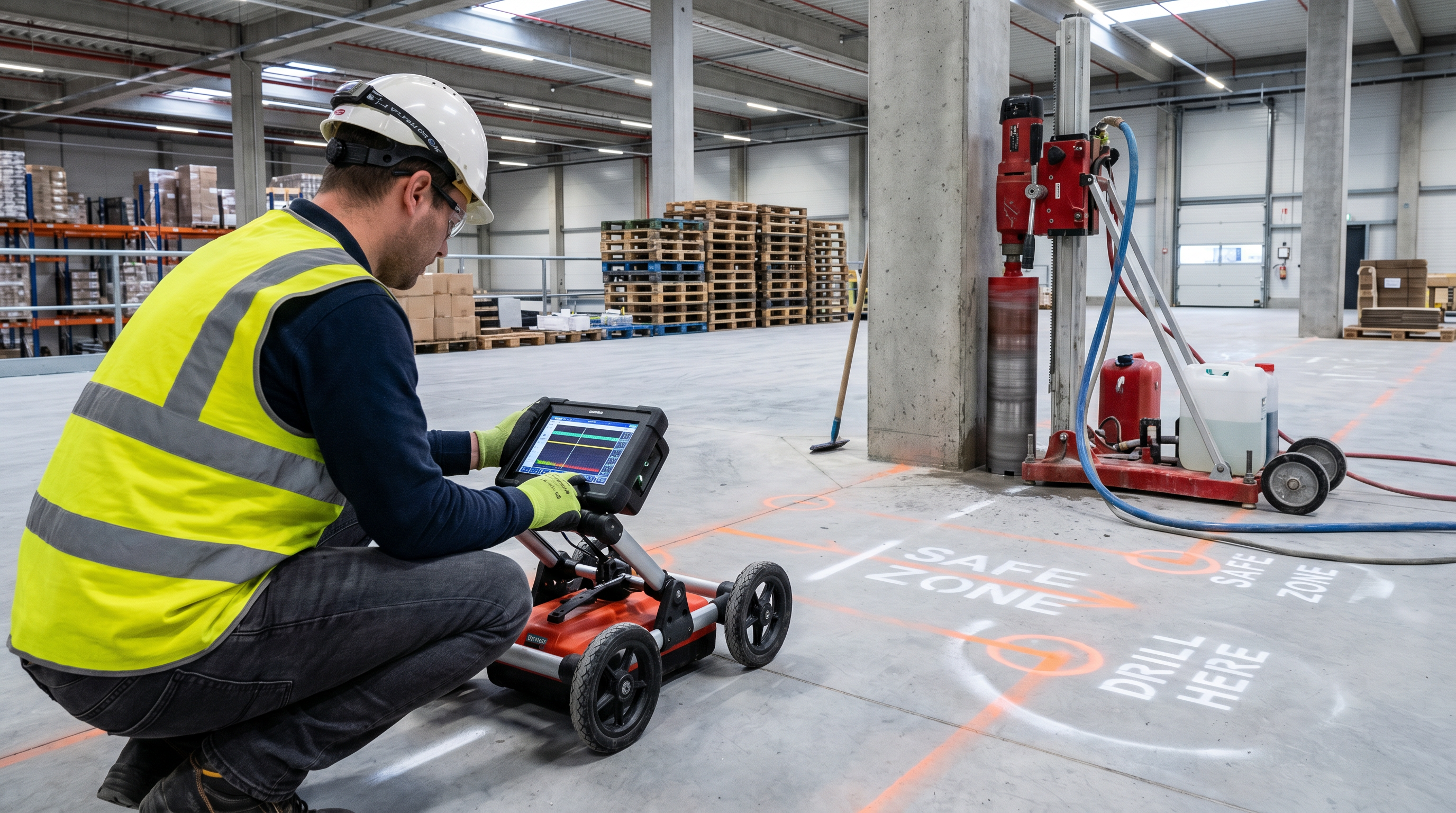

Figura 4: Técnico especializado mapeando as cordoalhas de uma laje protendida com Georadar (GPR) antes de iniciar a perfuração diamantada segura. Procedimento obrigatório em todos os projetos da Eight TI. © Direitos Autorais Eight TI 2026.

5. A Escolha do Meio Físico: Cabos CAT6 LSZH e CAT6A LSZH

A escolha do cabo define a capacidade de tráfego, a longevidade da instalação e a segurança do ambiente. O padrão mínimo aceito atualmente é a Categoria 6 (CAT6), mas a migração para a Categoria 6A (CAT6A) é irreversível para novos projetos industriais e logísticos.

Por que o CAT6A é o Padrão Ouro para Galpões?

O CAT6A (Categoria 6 Aumentada) suporta 10 Gigabit Ethernet (10GbE) a incríveis 100 metros de distância, sem degradação de sinal. Isso é fundamental em galpões onde as distâncias são longas e a demanda por largura de banda cresce exponencialmente com a adoção de Wi-Fi 6E, câmeras 4K e sistemas de automação. Com condutores de maior diâmetro (AWG 23) e construção robusta com separador interno (spline), o CAT6A é excepcionalmente superior para aplicações de PoE++ (IEEE 802.3bt, até 90 Watts), pois dissipa muito melhor o calor gerado pela corrente elétrica que alimenta os dispositivos conectados.

Marcas consagradas como FURUKAWA GIGALAN e COMMSCOPE são as recomendações absolutas da Eight TI para projetos de alta exigência. Ambas oferecem programas de garantia estendida de 25 anos quando a instalação é realizada por integradores credenciados, como a Eight TI.

A Obrigatoriedade Vital do LSZH em Ambientes Industriais

Em ambientes industriais e galpões logísticos, a capa do cabo deve ser obrigatoriamente LSZH (Low Smoke Zero Halogen — Baixa Emissão de Fumaça e Zero Halogênio). Em caso de incêndio, cabos com capa LSZH autoextinguem a chama, emitem pouca fumaça (aumentando a visibilidade para evacuação) e não liberam gases halogenados tóxicos (como cloreto de hidrogênio, HCl), que são letais em ambientes fechados e corrosivos para equipamentos eletrônicos. O uso de cabos LSZH é uma exigência normativa rigorosa do Corpo de Bombeiros para a emissão do Auto de Vistoria do Corpo de Bombeiros (AVCB), documento indispensável para o funcionamento legal do galpão.

6. Certificação por Fluke Networks: A Prova Científica da Qualidade

Instalar o cabo é apenas metade do trabalho. A outra metade, frequentemente negligenciada por empresas menos qualificadas, é a certificação de desempenho de cada ponto de rede instalado. A Eight TI utiliza o certificador Fluke Networks DSX-8000 CableAnalyzer, o padrão ouro da indústria, para atestar cientificamente que cada canal de cabeamento atende às especificações da categoria instalada (CAT6 ou CAT6A).

O que a Certificação Fluke Mede?

O certificador Fluke analisa uma série de parâmetros elétricos críticos em cada par de condutores do cabo:

• Wiremap: Verifica a continuidade e a correta terminação dos 8 condutores em ambas as extremidades do canal.
• Comprimento: Mede o comprimento elétrico do canal, garantindo que não exceda os 100 metros normativos.
• Atenuação (Insertion Loss): Mede a perda de sinal ao longo do canal. Quanto maior a atenuação, mais fraco chega o sinal.
• NEXT (Near-End Crosstalk): Mede a interferência entre pares adjacentes na extremidade próxima, um dos parâmetros mais críticos para redes de alta velocidade.
• Return Loss (RL): Mede a reflexão de sinal causada por descontinuidades no canal, como terminações mal executadas.
• PS-ANEXT / PS-AACRF: Parâmetros específicos do CAT6A que medem a interferência entre canais adjacentes em feixes de cabos.

Todos os resultados são armazenados no equipamento e exportados para o software Fluke LinkWare, gerando relatórios em PDF com o resultado de cada ponto (PASS ou FAIL), os valores medidos e os limites normativos. Esses relatórios são entregues ao cliente como parte do pacote de documentação final (As-Built) e são exigidos pelos fabricantes para a ativação da garantia estendida de 25 anos.

7. Casos de Sucesso e Diferenciais da Eight TI em Galpões Logísticos

A Eight TI possui um histórico comprovado de implantação de infraestrutura de TI em centenas de milhares de metros quadrados de galpões logísticos em todo o Estado de São Paulo. Já executamos projetos complexos em galpões de mais de 40.000 m² em Cajamar, Guarulhos, Jundiaí e Campinas, incluindo grandes players do setor logístico como SECOIA Logística.

Nossos clientes relatam melhorias drásticas após a implantação da infraestrutura Eight TI, como a redução de 40% no tempo de troubleshooting de rede graças a um As-Built impecável, estabilidade absoluta de sinal Wi-Fi para coletores de dados em áreas de picking denso e eliminação total de paradas de sistema relacionadas à infraestrutura de rede.

Por que escolher a Eight TI para o seu galpão?

• Equipe 100% CLT e Qualificada: Não terceirizamos o core da instalação. Nossos técnicos possuem certificações NR-10 (Segurança em Instalações Elétricas) e NR-35 (Trabalho em Altura).
• Credenciamento Oficial de Fabricantes: Somos integradores parceiros credenciados de Furukawa e CommScope, o que nos habilita a emitir a garantia estendida de 25 anos.
• Engenharia e Responsabilidade Técnica: Emissão de ART do CREA para todos os projetos, garantindo conformidade com NBR 16521 e segurança estrutural nas perfurações.
• Execução Sem Parar a Operação: Capacidade de atuar em janelas de manutenção noturnas ou finais de semana para garantir zero impacto no faturamento do cliente.
• Documentação Completa (As-Built): Entregamos planta baixa atualizada com todos os pontos de rede, identificação de cada cabo, relatórios de certificação Fluke e manual de manutenção preventiva.
