A Anatomia de um Cabo de Par Trançado
Antes de mergulharmos nas siglas e categorias, é fundamental entender a estrutura básica de um cabo de par trançado. Ele é composto por quatro pares de fios de cobre, onde cada par é trançado entre si. Essa torção não é um mero detalhe estético; ela é uma técnica de engenharia crucial para cancelar a interferência eletromagnética (EMI) e a diafonia (crosstalk) entre os pares. Quanto mais apertada a torção, maior a frequência que o cabo pode suportar e, consequentemente, maior a sua capacidade de transmissão de dados.
A estrutura típica de um cabo de par trançado inclui: fios de cobre nu ou estanhado (tipicamente 24 AWG ou 22 AWG), isolamento de PVC ou LSZH (Low Smoke Zero Halogen) ao redor de cada fio, os quatro pares trançados, um separador de pares opcional, e uma bainha externa de PVC ou LSZH. Em cabos blindados, adiciona-se uma ou mais camadas de blindagem entre os pares e a bainha externa.
Desvendando as Siglas: UTP, STP, FTP e a Guerra das Blindagens
A principal diferenciação entre os tipos de cabos de par trançado reside na presença ou ausência de blindagem. A blindagem é uma camada condutiva, geralmente de folha de alumínio ou malha de cobre, que envolve os pares de fios para protegê-los contra interferências eletromagnéticas externas, como as geradas por motores, lâmpadas fluorescentes, cabos de energia e outros equipamentos.
UTP (Unshielded Twisted Pair) — O Padrão para Ambientes Controlados
O cabo UTP, ou Par Trançado Não Blindado, é o tipo mais comum e econômico do mercado. Ele depende exclusivamente da torção dos pares para combater a interferência. É a escolha ideal para ambientes de escritório padrão, onde a interferência eletromagnética é mínima.
- Vantagens: Custo mais baixo, maior flexibilidade e diâmetro menor, facilitando a instalação em conduítes.
- Desvantagens: Altamente suscetível a EMI, não recomendado para ambientes industriais ou instalações próximas a cabos de energia.
- Aplicação Típica: Redes corporativas em edifícios comerciais, residências e pequenos escritórios.
STP, FTP e a Nomenclatura ISO/IEC 11801
Os termos STP e FTP são frequentemente usados de forma intercambiável para descrever cabos com algum tipo de blindagem. A norma ISO/IEC 11801 padronizou a nomenclatura para evitar confusão, utilizando um formato XX/YTP, onde XX descreve a blindagem geral do cabo e Y descreve a blindagem individual de cada par.
| Nomenclatura ISO/IEC 11801 | Blindagem Geral | Blindagem do Par | Nome Comum | Nível de Proteção |
|---|---|---|---|---|
| U/UTP | Nenhuma | Nenhuma | UTP | Baixo |
| F/UTP | Folha (Foil) | Nenhuma | FTP | Médio |
| S/UTP | Malha (Screen) | Nenhuma | STP | Médio-Alto |
| SF/UTP | Malha + Folha | Nenhuma | SFTP | Alto |
| U/FTP | Nenhuma | Folha (Foil) | STP / PiMF | Muito Alto (vs. Crosstalk) |
| F/FTP | Folha (Foil) | Folha (Foil) | FFTP | Muito Alto |
| S/FTP | Malha (Screen) | Folha (Foil) | STP / PiMF | Máximo |
A escolha entre esses tipos depende do ambiente de instalação. Para escritórios com baixa EMI, F/UTP é suficiente. Para indústrias com motores, transformadores e equipamentos de alta potência, S/FTP é a recomendação da Eight TI.
A Evolução da Velocidade: Categorias de Desempenho
A categoria de um cabo de rede define seu desempenho em termos de frequência (MHz) e taxa de transmissão de dados (Gbps). A escolha da categoria correta é um investimento no futuro da sua rede.
| Categoria | Frequência | Taxa de Dados | Distância Máxima | Aplicação Recomendada |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbps | 100 m | Obsoleta para novos projetos |
| Cat6 | 250 MHz | 10 Gbps | 55 m | Escritórios e redes corporativas |
| Cat6A | 500 MHz | 10 Gbps | 100 m | Indústrias, Data Centers, Wi-Fi 7 |
| Cat7 | 600 MHz | 10 Gbps | 100 m | Nicho (conectores não-RJ45) |
| Cat8 | 2000 MHz | 40 Gbps | 30 m | Data Centers (Top-of-Rack) |
Cat6: O Padrão Corporativo
O Cat6 é o padrão de fato para a maioria das redes corporativas e de escritórios. Oferece uma excelente relação custo-benefício e suporta a maioria das aplicações atuais, incluindo VoIP, câmeras IP de alta resolução e Wi-Fi 6. É a escolha ideal para escritórios na Faria Lima, Berrini ou qualquer centro comercial em São Paulo.
Cat6A: A Escolha para o Futuro
O Cat6A é projetado com especificações muito mais rigorosas para eliminar a diafonia exógena (alien crosstalk), o que o torna obrigatório para garantir 10 Gbps em 100 metros. É a recomendação da Eight TI para todos os projetos industriais, data centers e redes que suportarão Wi-Fi 7 e aplicações de alta demanda nos próximos 10-15 anos. O custo adicional de 70% em relação ao Cat6 se paga rapidamente na estabilidade e na vida útil estendida da rede.
Infraestrutura Necessária e Comportamento com Energia
A performance de um cabo de rede não depende apenas do cabo em si, mas de toda a infraestrutura ao seu redor. A norma ABNT NBR 14565 estabelece diretrizes claras para a instalação.

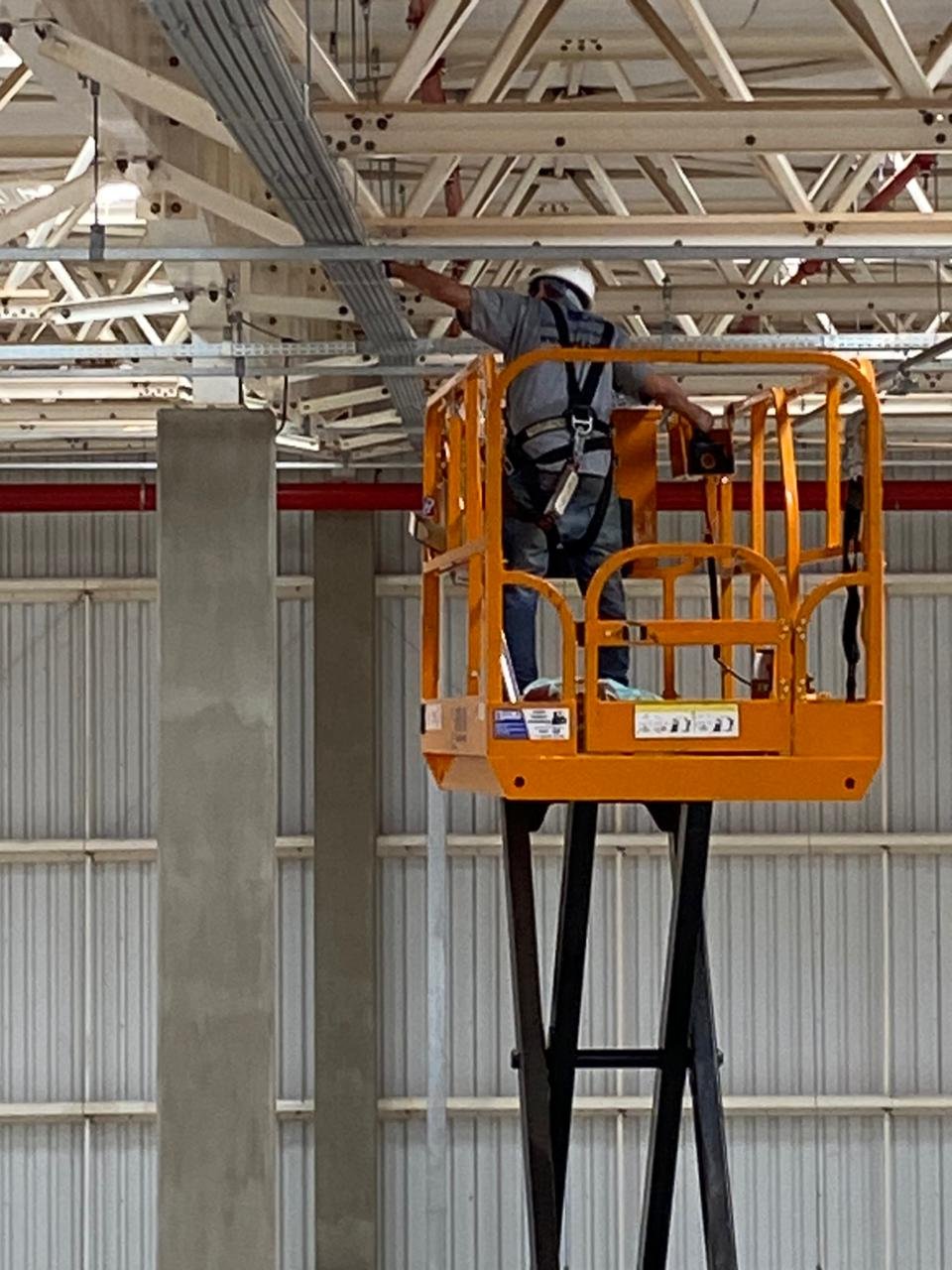

Separação de Cabos de Energia
Um dos erros mais comuns e perigosos em projetos de cabeamento é a instalação de cabos de dados junto a cabos de energia na mesma eletrocalha ou conduíte. A corrente elétrica gera um campo eletromagnético que induz ruído (EMI) nos cabos de dados, causando erros de transmissão, perda de pacotes e quedas de conexão.
Recomendações da ABNT NBR 14565:
- Sem Divisor Físico: Manter uma distância mínima de 20 cm entre cabos de dados e cabos de energia.
- Com Divisor Metálico: A distância pode ser reduzida para 5 cm se uma barreira metálica aterrada for instalada entre os cabos.
- Cabos Blindados (FTP, STP, etc.): A distância pode ser reduzida, mas a separação ainda é recomendada. Para cabos S/FTP, a distância mínima com divisor pode ser de 2,5 cm.
- Cruzamentos: Os cabos de dados e energia devem se cruzar em um ângulo de 90 graus para minimizar a interferência.
Aterramento (Equipotencialização)
Para cabos blindados, o aterramento adequado é obrigatório. Se a blindagem não for aterrada corretamente em ambas as extremidades, ela pode se transformar em uma antena, captando ruído em vez de protegê-lo. A norma ABNT NBR 17040 especifica os procedimentos para a equipotencialização da infraestrutura de cabeamento.
- Conexão: A blindagem deve ser conectada ao sistema de aterramento do rack ou do patch panel, que por sua vez deve estar conectado ao aterramento principal do edifício.
- Continuidade: A continuidade da blindagem deve ser garantida em toda a extensão do cabo, incluindo conectores e patch panels.

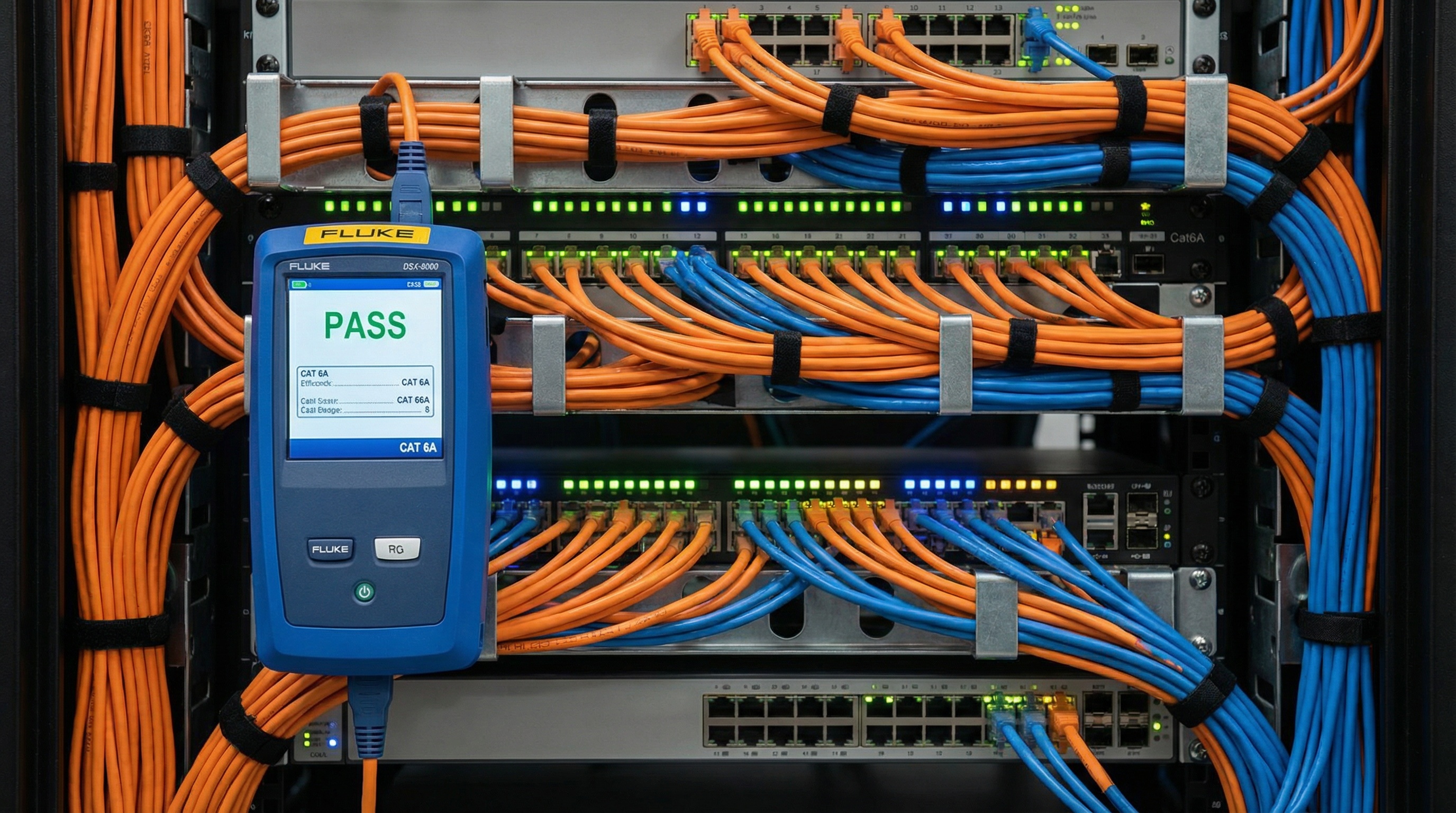

- Certificação: Certificadores como o Fluke DSX-8000 possuem testes específicos para verificar a integridade e a continuidade da blindagem.
Comportamento com Energia Próxima
Em ambientes industriais, a proximidade com cabos de energia é uma realidade inevitável. Compreender como os cabos de dados se comportam nessas condições é essencial para escolher a solução correta.
Interferência Eletromagnética (EMI)
Cabos de energia transportam correntes elevadas, gerando campos eletromagnéticos intensos. Um cabo de dados UTP próximo a um cabo de energia de 100 A pode sofrer degradação significativa de sinal. A blindagem reduz esse efeito drasticamente. Um cabo S/FTP em um ambiente com alta EMI pode suportar distâncias muito menores do que as recomendadas para UTP.
Diafonia (Crosstalk)
Além da EMI externa, existe a diafonia entre os pares dentro do próprio cabo. Em frequências mais altas (como as do Cat6A e Cat7), esse efeito é mais pronunciado. A blindagem individual de cada par (como em U/FTP e S/FTP) é a solução mais eficaz.
Recomendações Finais da Eight TI
Com mais de 15 anos de experiência em projetos industriais em São Paulo, Guarulhos, Campinas, Sorocaba, Ribeirão Preto, São José dos Campos e demais cidades do estado, a Eight TI oferece as seguintes recomendações:
Pense no Futuro
Não economize na categoria do cabo. Um projeto que hoje funciona com Cat6 pode exigir Cat6A em 3-5 anos. O custo de substituir o cabeamento é 10 vezes maior do que o de instalar a categoria correta desde o início.
O Ambiente Dita a Blindagem
Para escritórios, UTP (Cat6 ou Cat6A) é suficiente. Para indústrias, hospitais, laboratórios ou qualquer ambiente com maquinário elétrico, a blindagem é inegociável. Comece com F/UTP e considere S/FTP para as áreas mais críticas.
Qualidade dos Componentes
Utilize apenas cabos, conectores e patch panels de fabricantes renomados como Furukawa, CommScope ou Panduit. Componentes de baixa qualidade são o elo fraco que comprometerá toda a rede.
Exija a Certificação
A única maneira de garantir que sua rede atende aos padrões de performance é através da certificação de cada ponto com um equipamento calibrado, como o Fluke Networks DSX-8000. Exija o relatório completo de certificação ao final do projeto.
Contrate Especialistas
A instalação de cabeamento estruturado é uma ciência. Contratar uma empresa especializada como a Eight TI, com equipe CLT própria, certificações técnicas e ART CREA em todos os projetos, é a garantia de que sua infraestrutura será um ativo para sua empresa.
Documentação Completa
Exija documentação completa do projeto, incluindo plantas, diagramas, identificação de cabos, relatórios de certificação Fluke e as-built. Essa documentação é essencial para manutenção futura e conformidade normativa.
Perguntas Frequentes sobre Tipos de Cabos de Rede
UTP (Unshielded Twisted Pair) não possui blindagem e depende apenas da torção dos pares para combater interferência. STP (Shielded Twisted Pair) possui uma blindagem geral ou individual dos pares. UTP é mais econômico e adequado para escritórios; STP é recomendado para ambientes industriais com alta interferência eletromagnética.
São nomenclaturas ISO/IEC 11801 que descrevem o tipo de blindagem: F/UTP (Foil/Unshielded) = blindagem geral de folha; S/UTP (Screen/Unshielded) = blindagem geral de malha; S/FTP (Screen/Foiled) = blindagem geral de malha + blindagem individual de folha em cada par. S/FTP é o padrão-ouro para ambientes críticos.
Cat6 é o mínimo para novos projetos em escritórios corporativos. Cat6A é recomendado para indústrias, data centers e redes que suportarão Wi-Fi 7. Cat5e é obsoleto. Cat7 e Cat8 são nichos (conectores não-RJ45 ou data centers).
Cat6A suporta 10 Gbps em até 100 metros, o dobro do Cat6 (55 metros). Essa é uma das principais vantagens do Cat6A para projetos que exigem longas distâncias sem repetidores.
Segundo ABNT NBR 14565: manter 20 cm de distância entre cabos sem divisor, ou 5 cm com divisor metálico aterrado. Usar cabos blindados (F/UTP ou S/FTP) reduz ainda mais a interferência. Cruzar os cabos em ângulo de 90 graus minimiza EMI.
A Eight TI recomenda Cat6A blindado (S/FTP) para todos os projetos industriais, com certificação Fluke Networks, ART CREA e garantia de 25 anos. Atendemos São Paulo, Guarulhos, Campinas, Sorocaba, Ribeirão Preto, São José dos Campos e demais cidades do Estado de SP.
