Arquitetura de Rede Ubiquiti: Engenharia Profunda de Switches, DAC, WiFi 7 e SD-WAN

1. O Orquestrador Central: Dream Machine Pro/SE

Antes de abordarmos a topologia de switches e cabeamento, é imperativo compreender o papel do UniFi Dream Machine Pro (ou sua variante mais compacta, o Dream Machine SE) como o "cérebro" de toda a infraestrutura de rede. Este equipamento não é meramente um roteador ou gateway; trata-se de uma plataforma integrada de gerenciamento, segurança e orquestração que transforma uma coleção de ativos de rede em um sistema coeso e inteligente.

1.1. Especificações Técnicas do Dream Machine Pro

O UDM Pro é um appliance de 1U (rack-mount) que consolida múltiplas funções em um único chassis:

• Processador: Quad-core ARM (2.0 GHz+), com aceleração de hardware para criptografia (AES-NI)
• Memória RAM: 4 GB LPDDR4 (padrão) ou 8 GB (versões especiais)
• Armazenamento: 1 TB HDD (RAID 1 recomendado para redundância) ou SSD para ambientes críticos
• Portas de Rede: (1) Porta 10G SFP+ (uplink WAN), (1) Porta 10G SFP+ (LAN), (1) Porta 1 GbE RJ45 (gerência/console). Nota: O UDM Pro Max oferece configuração estendida com mais portas multi-gigabit.
• Throughput de Firewall: Até 3.5 Gbps em modo IPS (Intrusion Prevention System) completo
• Throughput de VPN: Até 1.5 Gbps com encriptação IPsec (dependendo do algoritmo)
• Consumo de Potência: ~90W em operação normal, suportando alimentação redundante via PSU dupla

1.2. Funções Técnicas do Dream Machine na Rede

O UDM Pro executa as seguintes funções críticas, todas orquestradas através do UniFi Network Application (software de gerência centralizado):

1.2.1. Controller UniFi (Gerenciamento Centralizado)

O UDM Pro hospeda o UniFi Network Controller, que é o ponto central de gerência para todos os ativos Ubiquiti (switches, APs, gateways). Todas as decisões de rede — desde a configuração de VLANs até o provisionamento automático de novos Access Points — são orquestradas pelo Controller.

• Descoberta Automática de Dispositivos: Quando um novo switch USW-Pro-Max ou AP U7 Pro é conectado à rede, o Controller o detecta automaticamente via protocolo de descoberta proprietário (mDNS/Bonjour).
• Provisionamento Zero-Touch: Configurações de VLAN, QoS, firewall e segurança são aplicadas automaticamente aos novos dispositivos sem intervenção manual.
• Monitoramento em Tempo Real: Dashboard unificado mostrando saúde de todos os switches (temperatura, consumo de energia, taxa de erro de porta), APs (clientes conectados, taxa de transmissão, SNR) e gateways.

1.2.2. Firewall Stateful e IPS/IDS

O UDM Pro implementa um firewall de classe enterprise com inspeção profunda de pacotes (DPI - Deep Packet Inspection):

• Firewall Stateful: Rastreia o estado de todas as conexões TCP/UDP, permitindo tráfego de retorno apenas para conexões estabelecidas legitimamente. Isto bloqueia automaticamente ataques de port scanning e SYN floods.
• IPS (Intrusion Prevention System): Analisa padrões de tráfego em tempo real, comparando com assinaturas de ataque conhecidas (ex: SQL injection, buffer overflow). Se uma assinatura maliciosa é detectada, a conexão é bloqueada imediatamente.
• Threat Management: Integração com feeds de inteligência de ameaças (threat intelligence) que atualizam automaticamente as regras de bloqueio conforme novas vulnerabilidades são descobertas.

1.2.3. Gateway VPN e SD-WAN Orchestrator

Para corporações com múltiplas filiais, o UDM Pro atua como o ponto central de convergência para VPNs site-to-site e SD-WAN:

• IPsec Site-to-Site: Estabelece túneis criptografados entre a matriz (UDM Pro/Pro Max) e filiais (UDM SE ou outro UDM Pro). Cada túnel utiliza algoritmos de criptografia de classe militar (AES-256, ChaCha20).
• Site Magic (SD-WAN): Orquestração automática de múltiplos links WAN (fibra, 4G, Starlink). O UDM Pro monitora a saúde de cada link (latência, jitter, packet loss) e comuta o tráfego dinamicamente para o link com melhor desempenho. Site Magic utiliza OSPF internamente para otimização de rotas.
• Roteamento Dinâmico (OSPF): O OSPF é o protocolo padrão para SD-WAN, oferecendo reconvergência automática em segundos. BGP também é suportado em gateways avançados (UDM Pro Max, UXG-Enterprise), mas requer configuração mais especializada e é mais adequado para cenários multi-ISP ou integração com redes de operadoras. Para a maioria dos usuários UniFi, OSPF via Site Magic é suficiente e mais simples.

1.2.4. Servidor DHCP, DNS e NTP

O UDM Pro fornece serviços de infraestrutura essenciais:

• DHCP Server: Atribui endereços IP automaticamente aos clientes. Suporta múltiplos escopos (um por VLAN), permitindo que cada departamento (TI, RH, Produção) receba IPs de diferentes subredes.
• DNS Resolver: Traduz nomes de domínio (ex: www.example.com) em endereços IP. Suporta DNS-over-HTTPS (DoH) e DNS-over-TLS (DoT) para privacidade.
• NTP Server: Fornece sincronização de hora para todos os dispositivos da rede. Crítico para auditoria de logs, criptografia e autenticação.

1.2.5. Roteador L3 (Layer 3 Routing)

Embora o UDM Pro seja principalmente um gateway, ele também funciona como roteador L3 completo:

• Roteamento Estático: Administradores podem definir rotas manuais para redes específicas (ex: "tráfego destinado a 192.168.50.0/24 deve passar por 10.0.0.1").
• Roteamento Dinâmico (OSPF/BGP): Em ambientes SD-WAN, o UDM Pro calcula automaticamente as melhores rotas entre múltiplos sites, considerando custo, largura de banda e latência.

1.2.6. Gerenciamento de Banda (QoS - Quality of Service)

O UDM Pro permite priorização de tráfego, garantindo que aplicações críticas (VoIP, videoconferência) recebam banda suficiente:

• Traffic Shaping: Limita a banda de aplicações não-críticas (ex: downloads, streaming) para evitar que consumam toda a banda disponível.
• Priorização por Aplicação: Identifica aplicações (via DPI) e aplica regras de QoS automaticamente (ex: VoIP sempre tem prioridade máxima).

1.2.7. Armazenamento de Logs e Auditoria

O UDM Pro armazena logs de todos os eventos de rede em seu HDD/SSD interno:

• Logs de Firewall: Cada pacote bloqueado é registrado com timestamp, IP origem/destino, porta, motivo da rejeição.
• Logs de Acesso: Quem se conectou à rede, quando, de qual dispositivo, qual endereço IP foi atribuído.
• Logs de Configuração: Histórico completo de mudanças na rede (quem alterou uma VLAN, quando, qual foi a mudança anterior).
• Retenção: Tipicamente 30-90 dias de logs, dependendo do tamanho do armazenamento.

1.3. Posicionamento do Dream Machine na Arquitetura

O UDM Pro deve estar posicionado no ponto de entrada da rede corporativa, tipicamente:

• Localização Física: Sala de servidores ou data center, em rack dedicado com redundância de energia (UPS) e ar-condicionado.
• Conectividade WAN: Porta 10G SFP+ conectada ao uplink de internet (fibra óptica do ISP, via DIO). Porta 2.5 GbE conectada a um segundo ISP (backup/redundância).
• Conectividade LAN: Porta 2.5 GbE conectada ao switch USW-Pro-Max-48-PoE (uplink de distribuição). Isto garante que todo o tráfego interno passa pelo firewall e roteador do UDM Pro.

1.4. Variantes: Dream Machine SE e UDM Pro Max

A Ubiquiti oferece múltiplas variações do Dream Machine para diferentes escalás:

Dream Machine SE (Filiais/Escritórios Menores):

• Processador: Quad-core ARM (1.5 GHz), menos potente que o Pro, mas suficiente para filiais com até 100-200 usuários.
• Armazenamento: 256 GB SSD (sem HDD redundante).
• Portas: (2) Portas 2.5 GbE RJ45 (WAN + LAN), (1) Porta 1 GbE RJ45 (gerência).
• Throughput de Firewall: ~1.5 Gbps.
• Consumo: ~30W.
• Custo: ~40% do preço do Pro.

UDM Pro Max (Versão Avançada):

• Processador: Quad-core ARM (2.5+ GHz), mais potente que o Pro.
• Armazenamento: Até 2 TB SSD/HDD com RAID 1.
• Portas: Configuração estendida com múltiplas portas multi-gigabit (2.5G/10G).
• Throughput de Firewall: Até 5 Gbps com IPS completo.
• Throughput de VPN: Até 2.5 Gbps com IPsec.
• Consumo: ~120W.

Em uma arquitetura SD-WAN multi-site, cada filial recebe um UDM SE, que se conecta ao UDM Pro/Pro Max (matriz) via IPsec. O UDM SE herda as políticas de firewall e roteamento do gateway central, mantendo conformidade e segurança em toda a organização.

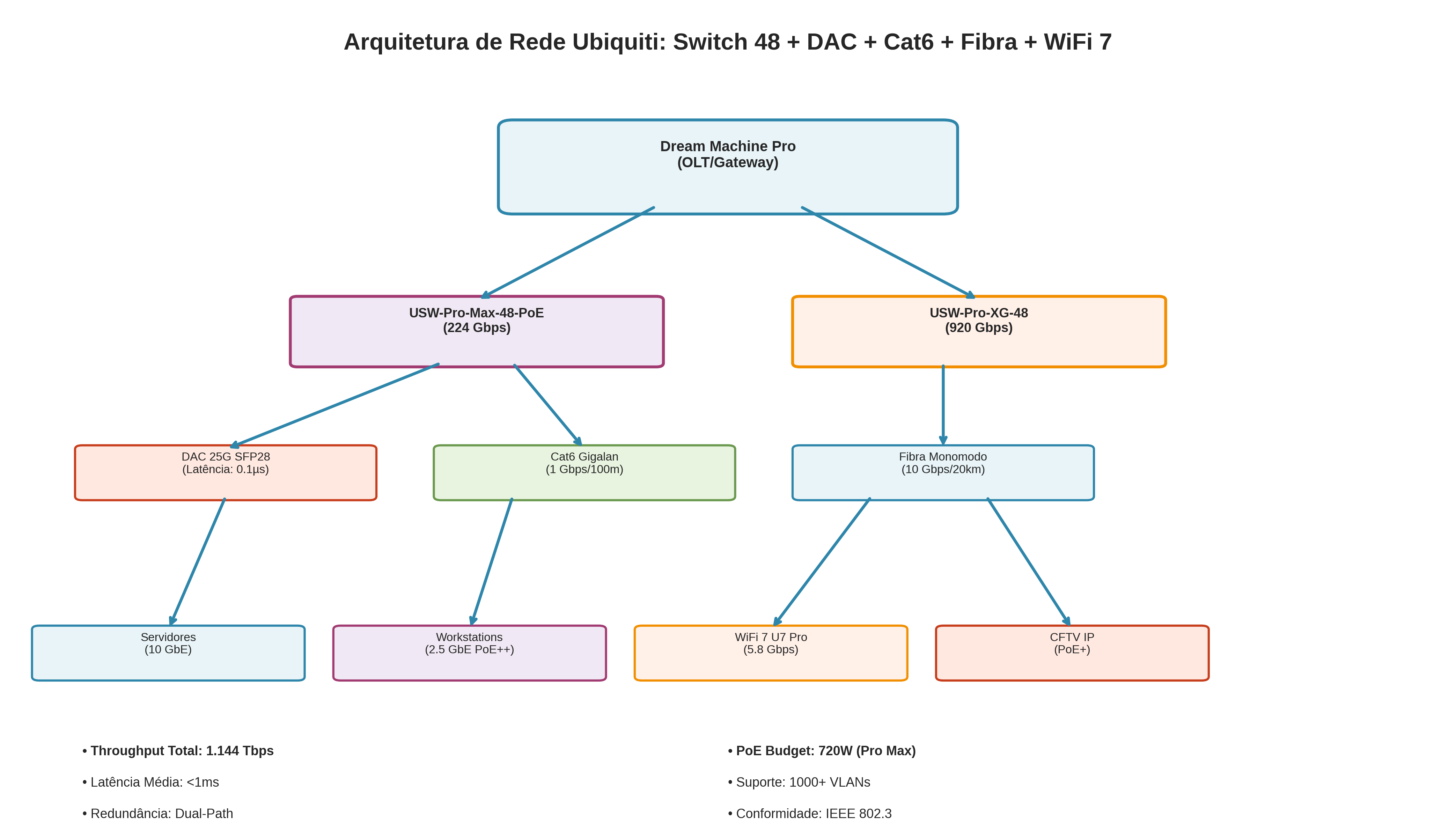

2. Topologia Core e Distribuição: A Espinha Dorsal da Rede

A base de uma rede corporativa robusta reside em sua capacidade de processar pacotes em wire-speed sem gargalos. Na arquitetura proposta, o núcleo da rede é sustentado pela integração entre o Gateway (UDM Pro/Pro Max/SE) e os switches de agregação e distribuição.

1.1. O Switch de Distribuição: USW-Pro-Max-48-PoE

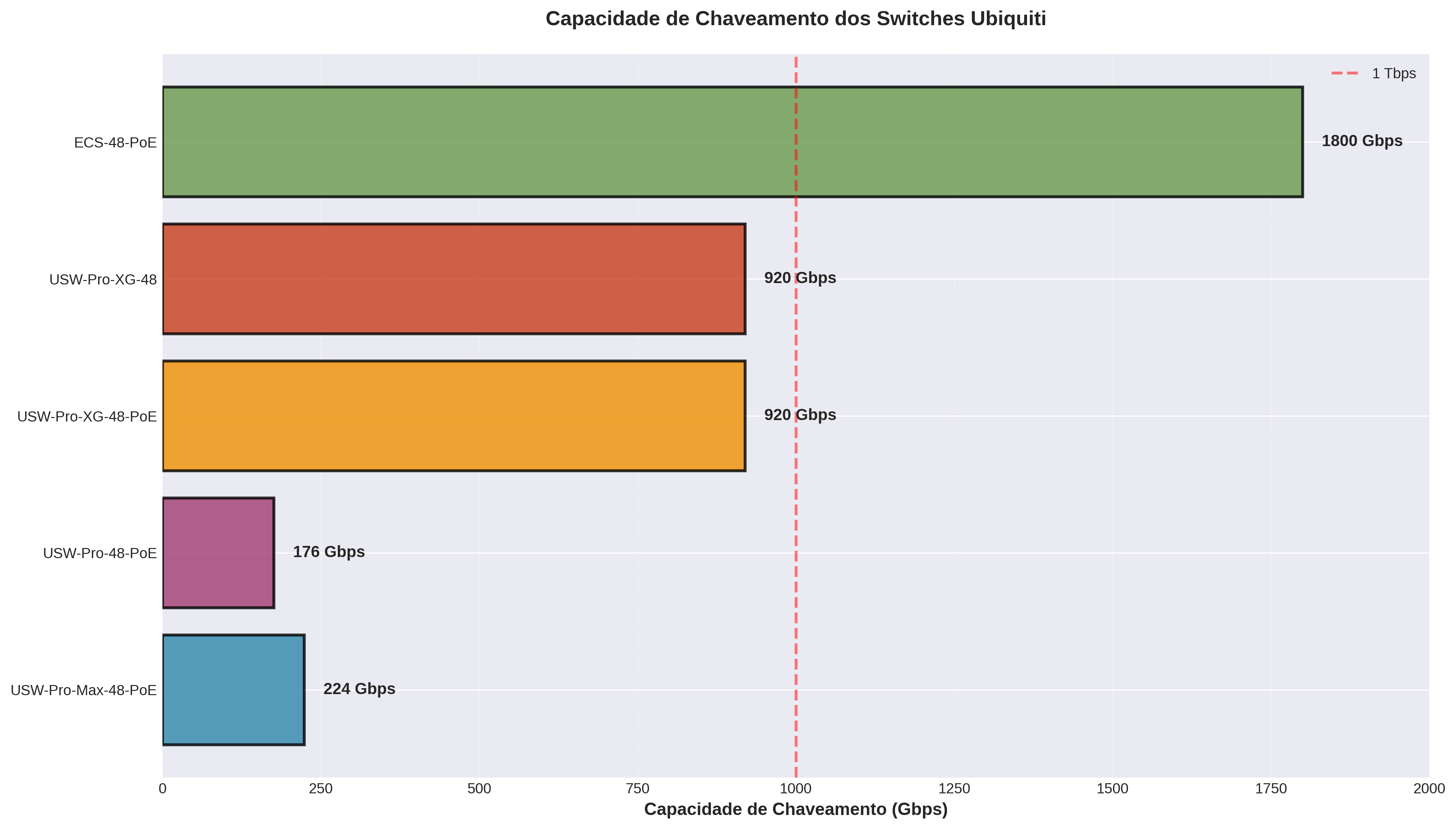

O USW-Pro-Max-48-PoE representa o estado da arte em switching de acesso de alta densidade da Ubiquiti. Este equipamento Layer 3 oferece uma capacidade de chaveamento (Switching Capacity) de 224 Gbps e um throughput não-bloqueante (Non-Blocking Throughput) de 112 Gbps, com uma taxa de encaminhamento de pacotes de 167 Mpps (Milhões de pacotes por segundo).

A distribuição de portas é estrategicamente projetada para ambientes mistos:

• (16) Portas 2.5 GbE RJ45: Otimizadas para Access Points de alta densidade (como o U7 Pro) e workstations que exigem banda superior a 1 Gbps.
• (32) Portas 1 GbE RJ45: Para conectividade padrão de dispositivos IoT, telefonia IP e desktops convencionais.
• (4) Portas SFP+ de 10 Gbps: Dedicadas para uplinks e empilhamento lógico.

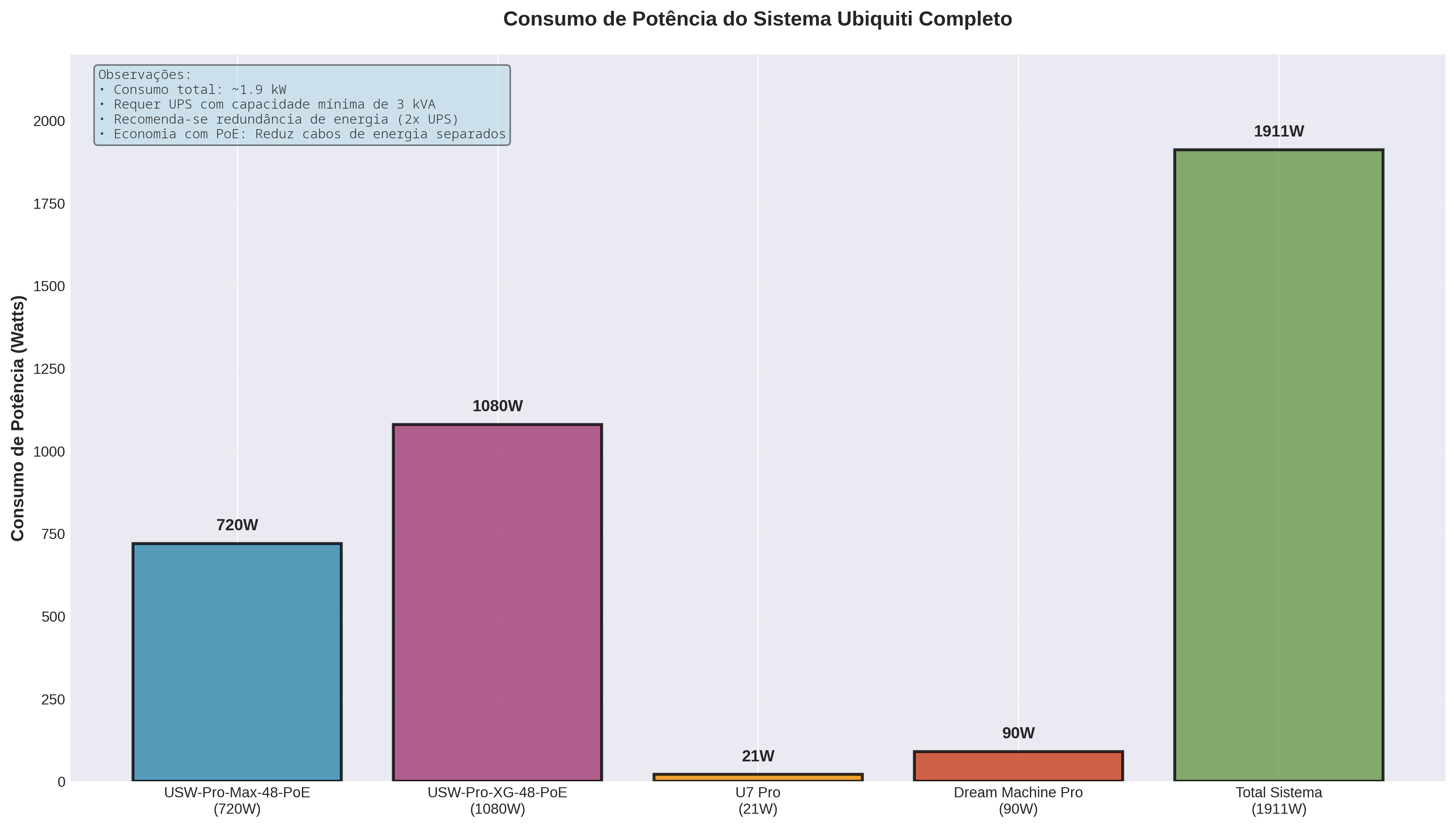

O grande diferencial deste modelo é o PoE Budget de 720W, suportando o padrão PoE++ (802.3bt) de até 60W por porta, essencial para alimentar equipamentos ávidos por energia, como painéis de LED, câmeras PTZ de longo alcance e APs multi-rádio.

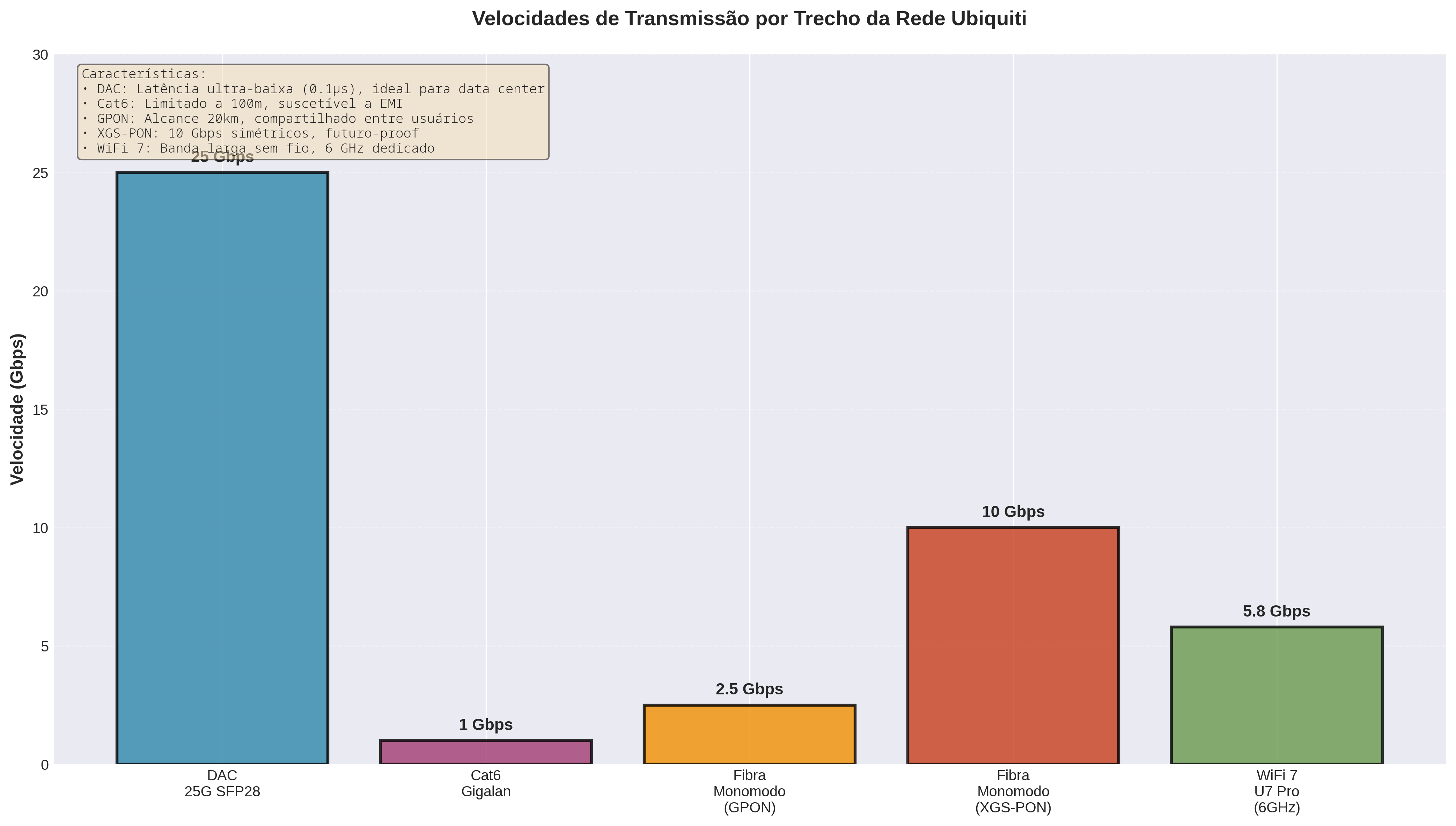

2. Meios Físicos de Transmissão: DAC, Cat6 e Fibra Óptica

A escolha do meio físico (Layer 1 do modelo OSI) dita a latência, a imunidade a ruídos e o limite de banda de toda a infraestrutura.

2.1. Interligação Intra-Rack com Cabos DAC (Direct Attach Copper)

Para a interligação entre o Switch Core (ex: USW-Pro-XG-48) e o Switch de Acesso (USW-Pro-Max-48) dentro do mesmo rack, a melhor prática de engenharia dita o uso de cabos DAC (Direct Attach Copper) em detrimento de cordões ópticos com transceivers (GBICs) separados.

O cabo DAC Ubiquiti (ex: UACC-DAC-SFP28) é um cabo Twinax passivo com conectores SFP+/SFP28 soldados nas extremidades. Suas vantagens técnicas são incontestáveis para distâncias curtas (0.5m a 3m):

• Latência Ultra-Baixa: Como não há conversão de sinal elétrico para óptico e vice-versa, a latência do DAC é virtualmente zero (tipicamente em torno de 0.1 microssegundos), crucial para tráfego de storage (iSCSI/SAN) e virtualização.
• Consumo de Energia: Transceivers ópticos 10G consomem cerca de 1W a 2W por porta. O cabo DAC passivo consome menos de 0.1W, reduzindo a carga térmica no switch.
• Velocidade: Suporte nativo a 10 Gbps (SFP+) ou 25 Gbps (SFP28), garantindo que o uplink entre switches não seja um gargalo.

2.2. Cabeamento Horizontal: UTP Cat6 Gigalan

Para a distribuição do sinal do switch até as estações de trabalho (pontos de rede), o cabo Furukawa Gigalan Cat6 (U/UTP ou F/UTP) permanece como a escolha de excelência. Operando em 250 MHz, ele garante a transmissão do padrão 1000BASE-T (1 Gbps) até o limite normativo de 100 metros (ANSI/TIA-568.2-D).

Em projetos de alta performance, o Cat6 também suporta a modulação NBASE-T (2.5GBASE-T e 5GBASE-T), permitindo que as portas de 2.5 GbE do switch USW-Pro-Max entreguem velocidades superiores aos Access Points WiFi 7 sem a necessidade de substituir o cabeamento de cobre existente.

2.3. Backbone Óptico: DIO e Switches de Fibra

Quando a distância ultrapassa os 100 metros (limite do cobre) ou quando há necessidade de interligar diferentes edifícios (campi) ou galpões industriais, a arquitetura exige o uso de fibra óptica monomodo (OS2).

Neste cenário, a fibra chega ao rack e é terminada em um DIO (Distribuidor Interno Óptico). Do DIO, cordões ópticos (patch cords LC-LC) conectam-se aos transceivers SFP+ do switch USW-Pro-XG-48 (Switch de agregação 100% fibra). Esta topologia garante isolamento galvânico (imunidade a surtos elétricos e raios entre prédios) e permite velocidades de 10 Gbps (10GBASE-LR) a distâncias de até 10 km ou 20 km.

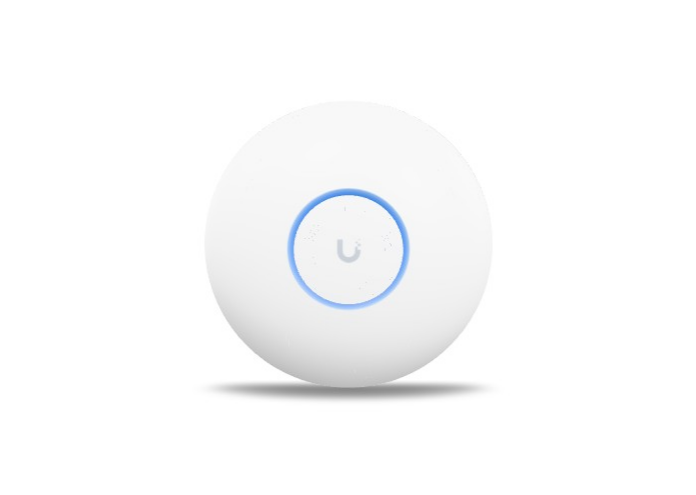

3. A Vanguarda Wireless: Integração com WiFi 7 Pro (U7 Pro)

O gargalo das redes modernas migrou do cabo para o ar. A introdução do UniFi U7 Pro redefine as expectativas de conectividade sem fio em ambientes corporativos de alta densidade.

3.1. Especificações Técnicas do 802.11be (WiFi 7)

O U7 Pro é um Access Point Tri-Band (2.4 GHz, 5 GHz e 6 GHz) com 6 fluxos espaciais (Spatial Streams). A grande revolução do WiFi 7 reside na utilização da banda de 6 GHz e em canais ultra-largos de 320 MHz.

• Throughput Teórico Máximo: Impressionantes 5.8 Gbps na banda de 6 GHz, utilizando a modulação 4096-QAM (4K QAM), que empacota 20% mais dados por símbolo em comparação ao WiFi 6 (1024-QAM).
• Multi-Link Operation (MLO): O U7 Pro permite que dispositivos clientes compatíveis se conectem simultaneamente a múltiplas bandas (ex: 5 GHz e 6 GHz), agregando banda e reduzindo a latência a níveis próximos aos de conexões cabeadas.
• Densidade: Capacidade de suportar mais de 300 clientes simultâneos por AP.

3.2. O Desafio do Uplink e do PoE

Instalar um U7 Pro em uma rede antiga é um erro de engenharia. Com um throughput sem fio de 5.8 Gbps, conectar este AP a um switch Gigabit tradicional criará um gargalo massivo na porta do switch. É aqui que o switch USW-Pro-Max-48-PoE brilha, pois suas portas de 2.5 GbE fornecem a banda necessária para o escoamento do tráfego do U7 Pro.

Nota Importante sobre Performance Real: Embora o U7 Pro ofereça throughput teórico de 5.8 Gbps, a performance real depende significativamente de fatores como compatibilidade do cliente WiFi 7, qualidade do canal de rádio, nível de interferência RF e distância do AP. Em ambientes corporativos reais, espere 60-70% do throughput teórico em condições ótimas. Ainda assim, 2.5 GbE é recomendado; em cenários de alta densidade com múltiplos clientes WiFi 7 simultâneos utilizando MLO (Multi-Link Operation), um uplink de 5 GbE ou 10 GbE seria ideal.

Além disso, o U7 Pro exige alimentação PoE+ (802.3at), com consumo de 9-12W em idle e máximo de 21W em pico. O budget generoso do switch Pro Max garante que dezenas de U7 Pros possam ser alimentados simultaneamente sem risco de desligamento por falta de energia.

3.3. Cabeamento Cat6A com Aterramento: Imperativo Técnico para Antenas WiFi 7

A escolha do cabeamento que interliga o switch ao Access Point WiFi 7 não é meramente uma questão de "mais velocidade". Trata-se de uma decisão crítica de engenharia que impacta diretamente a integridade do sinal RF (Radiofrequência), a imunidade a interferências eletromagnéticas (EMI) e a segurança da infraestrutura.

A escolha entre Cat6 e Cat6A depende do cenário de instalação. Em ambientes internos (teto rebaixado, <50-70 metros), um Cat6 de boa qualidade (como o Furukawa Gigalan) é geralmente suficiente para suportar 2.5 GbE. Contudo, para instalações em telhados, fachadas externas ou ambientes com alta EMI (proximidade de motores, linhas de alta tensão, antenas), o uso de Cat6A com blindagem e aterramento adequado é obrigatório. Aqui estão os fundamentos técnicos:

3.3.1. Diferenças Técnicas: Cat6 vs Cat6A

Parâmetro Técnico	Cat6 (U/UTP)	Cat6A (F/UTP ou S/FTP)
Frequência Máxima	250 MHz	500 MHz
Atenuação @ 100 MHz	~2.0 dB/100m	~1.3 dB/100m
Atenuação @ 250 MHz	~4.0 dB/100m	~2.5 dB/100m
NEXT (Near-End Crosstalk)	Mínimo 35 dB @ 100 MHz	Mínimo 42 dB @ 100 MHz
ACR (Attenuation-to-Crosstalk Ratio)	~15 dB @ 250 MHz	~20 dB @ 250 MHz
Impedância Característica	100 Ω ± 15%	100 Ω ± 15%
Blindagem	Nenhuma (U/UTP)	Malha + Foil (F/UTP ou S/FTP)
Aterramento	Não recomendado	Obrigatório em ambos os extremos

3.3.2. Por Que Cat6A com Aterramento para Antenas WiFi 7?

1. Redução de Atenuação e Perda de Sinal: O cabeamento Cat6A possui uma atenuação significativamente menor em frequências elevadas. Quando o U7 Pro transmite em 6 GHz (banda de 6 GHz do WiFi 7), o sinal viaja através do cabo até a antena. Uma atenuação reduzida significa que mais potência RF chega à antena, resultando em maior alcance e taxa de dados mais elevada. Em um cenário com 50+ metros de cabo (comprimento típico de uma instalação em telhado), a diferença de atenuação entre Cat6 e Cat6A pode chegar a 10-15 dB. Para instalações internas curtas (<50m), o impacto é menor; para externas ou longas, a perda pode ser significativa.

2. Imunidade a Interferências Eletromagnéticas (EMI): Access Points instalados em telhados ou fachadas estão expostos a interferências de:

• Antenas de transmissão (rádios, TV, celular) no mesmo prédio ou vizinhos
• Motores elétricos, transformadores e equipamentos industriais
• Linhas de alta tensão próximas
• Descargas atmosféricas (raios) durante tempestades

O Cat6A com blindagem (malha de cobre + foil) envolve os pares de fios, criando uma gaiola de Faraday que atenua sinais indesejados. A blindagem reduz o ruído induzido em até 40 dB em frequências de 100 MHz a 500 MHz, garantindo que o sinal útil do WiFi 7 não seja corrompido por interferências externas.

3. Proteção Contra Descargas Atmosféricas (Surtos): Quando um raio atinge próximo ao Access Point, a indução eletromagnética pode gerar tensões transientes de milhares de volts nos condutores do cabo. O aterramento adequado da blindagem do Cat6A fornece um caminho de baixa impedância para dissipação desta energia, protegendo os circuitos do U7 Pro e do switch. Sem aterramento, a blindagem não funciona, e o surto pode danificar permanentemente os componentes eletrônicos.

4. Integridade de Potência PoE: O U7 Pro recebe 21W de potência via PoE através do mesmo cabo que transmite dados. O Cat6A com blindagem reduz a resistência do condutor (menor gauge de fio, melhor cobre) e melhora a eficiência de entrega de energia. Isto é crítico em instalações com cabos longos, onde a queda de tensão pode reduzir a tensão de entrada do AP abaixo do mínimo operacional (48V nominal).

3.3.3. Especificações de Aterramento para Cat6A em Ambientes Externos

O aterramento do Cat6A não é uma simples conexão ao terra. Deve seguir rigorosas normas de engenharia:

• Ponto de Aterramento 1 (Painel de Distribuição): A blindagem do Cat6A deve ser conectada ao barramento de terra do painel de distribuição (ou ao aterramento do switch via conector RJ45 blindado com contato de terra). A impedância desta conexão deve ser inferior a 1 Ω.
• Ponto de Aterramento 2 (Extremidade Remota): No Access Point, a blindagem deve ser conectada ao terra local (estrutura metálica do suporte/mastro ou eletrodo de terra dedicado). Isto garante que surtos atmosféricos sejam dissipados localmente, sem necessidade de "viajar" através do cabo até o painel principal.
• Continuidade de Blindagem: Conectores RJ45 blindados (com contatos de terra) devem ser utilizados em ambas as extremidades. Conectores convencionais (não-blindados) comprometem toda a proteção da blindagem do cabo.
• Isolamento de Surtos: Em instalações críticas, é recomendável instalar um Surge Protector PoE (ex: Ubiquiti UACC-PoE-Surge-Protector) no painel de distribuição. Este dispositivo contém varistores (MOVs) que limitam tensões transientes a níveis seguros, oferecendo proteção adicional aos equipamentos.

3.3.4. Conformidade com Normas Técnicas

O uso de Cat6A com aterramento em instalações de Access Points externos está alinhado com as seguintes normas:

• ANSI/TIA-568.2-D: Especifica os requisitos de desempenho para cabos Cat6A, incluindo atenuação, crosstalk e impedância.
• ABNT NBR 14565: Norma brasileira que estabelece os critérios de projeto e instalação de cabeamento estruturado, recomendando blindagem e aterramento para ambientes com alta EMI.
• IEEE 802.3bt (PoE++): Define os requisitos de segurança e desempenho para alimentação via Ethernet, incluindo proteção contra surtos.
• IEC 61076-2-109: Especificação de conectores RJ45 blindados e seus requisitos de aterramento.

3.3.5. Recomendação Prática: Especificação de Compra

Ao especificar cabeamento para instalação de Access Points WiFi 7 em ambientes externos, utilize a seguinte descrição técnica:

"Cabo UTP Cat6A F/UTP (blindado com foil + malha de cobre), 23 AWG, impedância 100 Ω, atenuação máxima 2.5 dB/100m @ 250 MHz, com conectores RJ45 blindados (8P8C com contatos de terra), certificado ANSI/TIA-568.2-D e ABNT NBR 14565, com aterramento em ambas as extremidades via barramento de terra de 6 mm² (mínimo)."

Fabricantes como Furukawa, CommScope e Siemon oferecem cabos Cat6A que atendem estas especificações. A diferença de custo entre Cat6 e Cat6A é tipicamente de 15-25%, um investimento mínimo considerando a proteção e o desempenho adicional.

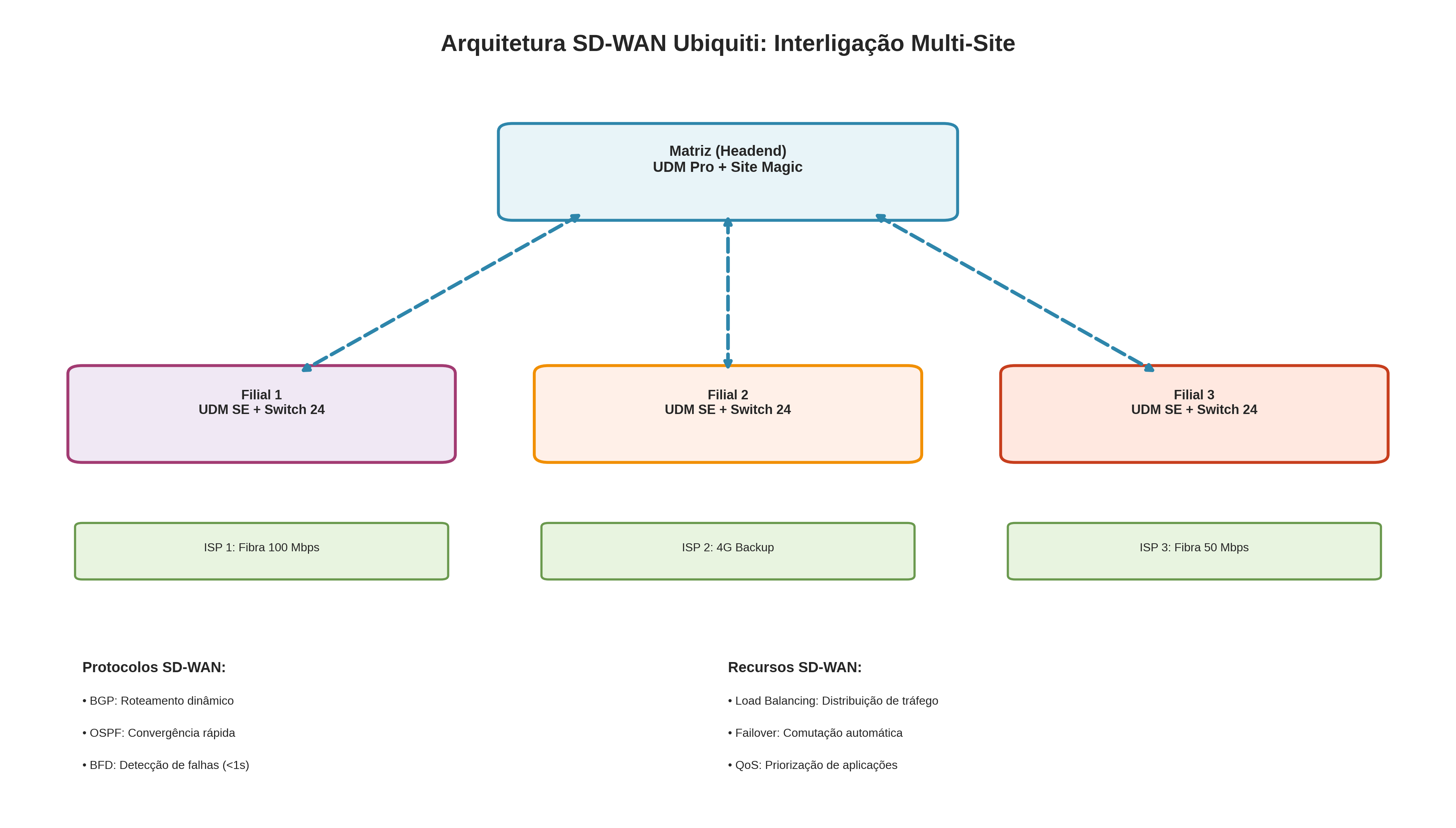

4. Arquitetura SD-WAN: Roteamento, BGP e Resiliência Multi-Site

Para corporações com múltiplas filiais, galpões logísticos ou unidades fabris, a interligação segura e redundante é mandatória. A tecnologia SD-WAN (Software-Defined Wide Area Network) substitui os caros e engessados links MPLS por conexões de internet banda larga (Fibra, 4G/5G, Starlink) orquestradas por software.

4.1. Ubiquiti Site Magic e Roteamento Dinâmico

O ecossistema UniFi implementa o SD-WAN através do recurso Site Magic, gerenciado pelo UniFi Cloud Portal. Utilizando gateways como o UDM Pro ou UDM SE nas pontas, a configuração de VPNs complexas (IPsec site-to-site) é substituída por uma interface de orquestração com poucos cliques.

Por trás da interface amigável, o sistema gerencia protocolos de roteamento de classe carrier:

• OSPF (Open Shortest Path First): Protocolo de roteamento interno (IGP) baseado no algoritmo Dijkstra (link-state). O OSPF mapeia a topologia completa da rede SD-WAN e calcula a rota mais rápida (menor custo) entre as filiais. Em caso de queda de um link, a convergência do OSPF é extremamente rápida (segundos), redirecionando o tráfego sem intervenção humana.
• BGP (Border Gateway Protocol): Para integrações mais complexas ou comunicação com roteadores de borda de ISPs, o BGP atua trocando prefixos de rede. Em um cenário SD-WAN avançado, o BGP (especificamente o MP-BGP) é utilizado para distribuir rotas através dos túneis de overlay, garantindo escalabilidade para centenas de filiais.

4.2. Failover, Load Balancing e BFD

A verdadeira força do SD-WAN é a resiliência. O UDM Pro suporta múltiplas portas WAN (ex: WAN1 de 10G SFP+ e WAN2 de 2.5G RJ45). O sistema monitora constantemente a saúde dos links (latência, jitter, packet loss).

Utilizando protocolos como o BFD (Bidirectional Forwarding Detection), a detecção de queda de um link de internet ocorre em milissegundos (sub-second failover). Se o link de fibra principal (ISP 1) for rompido, o tráfego corporativo crítico (ERP, VoIP) é imediatamente comutado para o link de backup (ISP 2 ou 4G/LTE), mantendo as sessões ativas e evitando a interrupção das operações da empresa.

5. Boas Práticas de Engenharia e Implantação

Para extrair o máximo desempenho desta arquitetura, algumas diretrizes rigorosas devem ser seguidas:

1. Segregação por VLANs (802.1Q): Isolar o tráfego de gerência, dados corporativos, telefonia IP (Voice VLAN), CFTV e rede de visitantes em domínios de broadcast separados. Isso reduz o ruído na rede e aumenta a segurança.
2. Spanning Tree Protocol (RSTP/MSTP): Configurar corretamente as prioridades do bridge no switch Core (prioridade 4096) e nos switches de acesso (prioridades maiores) para evitar loops de rede (broadcast storms) em topologias com links redundantes.
3. IGMP Snooping: Ativar em redes com tráfego Multicast (comum em sistemas de IPTV ou descoberta de dispositivos IoT) para evitar que pacotes multicast inundem portas que não solicitaram o tráfego.
4. Atualização de Firmware Controlada: Utilizar o UniFi Network Application para agendar atualizações de firmware fora do horário comercial, garantindo que o U7 Pro e os switches Pro Max operem sempre com as últimas correções de segurança e otimizações de RF.

Conclusão

A arquitetura de rede baseada no ecossistema Ubiquiti — ancorada pelo switch USW-Pro-Max-48-PoE, cabos DAC de baixíssima latência, infraestrutura óptica e Cat6 Gigalan, culminando no revolucionário WiFi 7 Pro — oferece um nível de desempenho e gerência antes restrito apenas a equipamentos enterprise de altíssimo custo.

Quando combinada com as capacidades de roteamento dinâmico (OSPF/BGP) e a resiliência do SD-WAN (Site Magic), corporações e indústrias garantem não apenas velocidade bruta, mas a alta disponibilidade necessária para sustentar operações críticas de negócios 24x7x365.
