VISÃO GERAL
Infraestrutura passiva é um ativo operacional
Em escritórios, centros logísticos, plantas industriais, hospitais e edifícios corporativos, o cabeamento estruturado transporta dados, voz, vídeo, CFTV, controle de acesso, automação e alimentação remota. Quando a planta é improvisada, a operação paga em falhas intermitentes, portas PoE reiniciando, pontos sem rastreabilidade, troca lenta de equipamentos e indisponibilidade durante expansões.
O sistema deve ser pensado como uma arquitetura única: caminhos, espaços, backbone, cabeamento horizontal, patch panels, ativos de rede, alimentação, equipotencialização, climatização, identificação e ensaios precisam ser coerentes entre si. Fato normativo A ABNT NBR 14565 é a referência brasileira para cabeamento estruturado em edifícios comerciais e orienta o atendimento de serviços como dados, voz, imagem e automação. [1]
Cabo, conector, rota e terminação especificados como sistema.
Switch, uplink, orçamento PoE e Wi-Fi dimensionados por aplicação.
Etiquetas, as-built, relatórios e resultados de certificação.
BASE NORMATIVA
Quais normas regem o cabeamento estruturado
Normas não devem ser copiadas parcialmente como uma lista de compras. O responsável técnico precisa estabelecer quais documentos, edições, classes de aplicação, métodos de ensaio e exceções compõem o escopo contratado. A tabela abaixo é uma visão de orientação; ela não substitui a aquisição e interpretação das normas aplicáveis.
| Norma ou referência | Escopo | Decisão de projeto |
|---|---|---|
| ABNT NBR 14565 | Edifícios comerciais e sistemas de cabeamento estruturado. | Base brasileira para arquitetura, cobre, fibra, distribuição e aplicações. [1] |
| ANSI/TIA-568.1-E | Cabeamento comercial e áreas de cobertura. | Topologia e critérios para cabeamento horizontal, backbone e WAPs. [2] |
| ANSI/TIA-569-E | Caminhos e espaços de telecomunicações. | EF, ER, TR, rotas, separação, condições ambientais e firestopping. [3] |
| ANSI/TIA-606-D | Administração da infraestrutura. | Identificadores, etiquetas, registros, documentação e relações entre ativos. [4] |
| ANSI/TIA-607-E | Bonding e grounding de telecomunicações. | Integração de racks, bandejas, blindagens e infraestrutura metálica. [5] |
| IEEE 802.3af/at/bt | Power over Ethernet. | Potência, tipos, pares e orçamento entre PSE e PD. [7] |
| IEEE 802.11be | Base do Wi-Fi 7. | Planejamento de capacidade, uplink e alimentação dos access points. [6] |

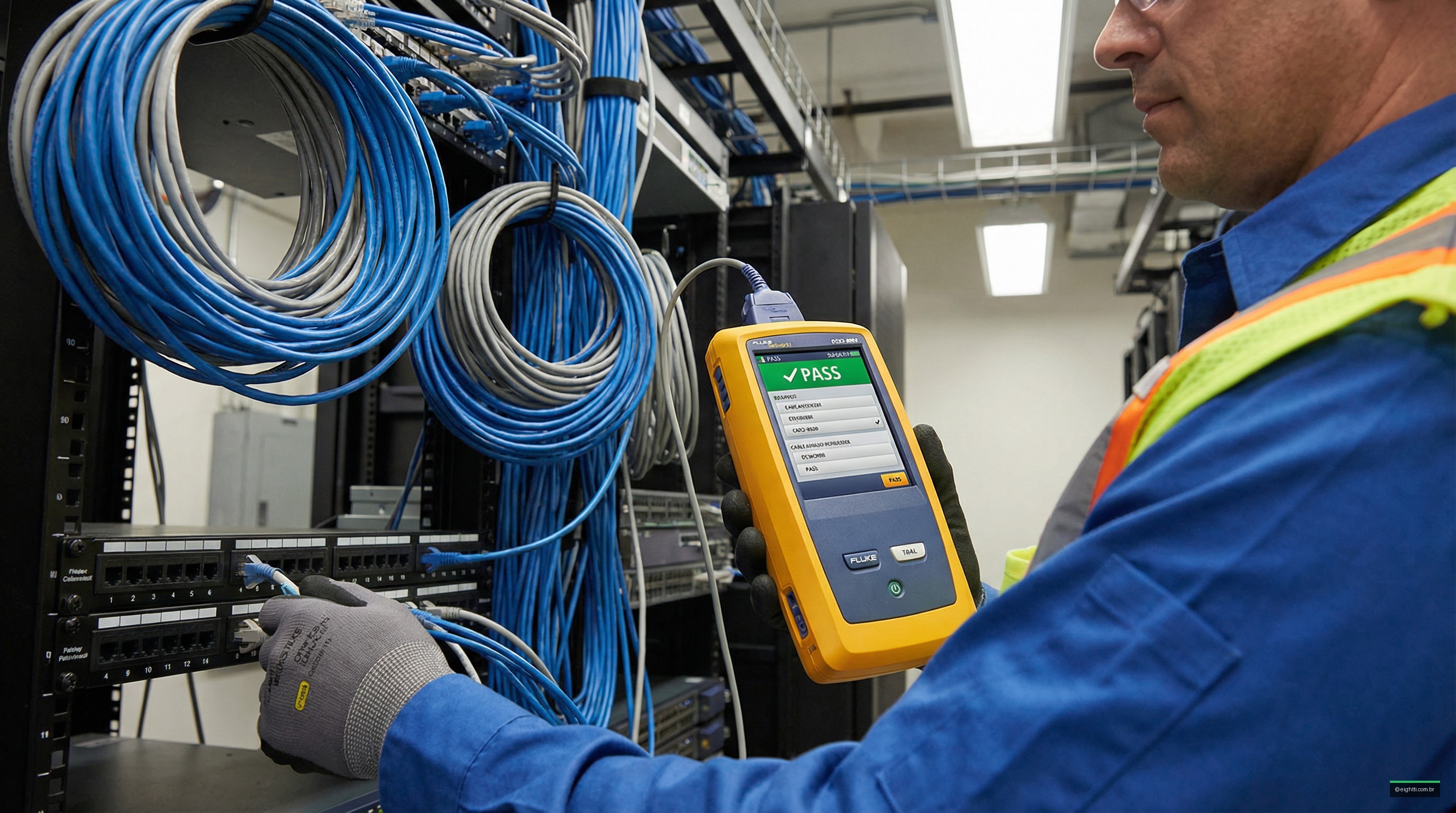

A documentação final deve declarar as edições normativas, componentes aceitos, critérios de aceitação, ensaios, relatórios e exceções aprovadas. Quando aplicável à atividade e ao profissional habilitado, a ART formaliza responsabilidade técnica; ela não substitui certificação de canal nem as-built. [10]
CAMINHOS E ESPAÇOS
O que é uma Entrance Room e por que ela protege a operação
A Entrance Facility (EF), também chamada de Entrance Room ou sala de entrada de telecomunicações, é o ponto controlado onde os serviços externos chegam ao edifício, são protegidos, terminados e encaminhados à infraestrutura interna. Em geral, concentra demarcação de operadoras, DIOs, caminhos de entrada, terminações, proteção, backbone e a transição para a Equipment Room.
Fato normativo A ANSI/TIA-569-E trata de caminhos e espaços de telecomunicações, incluindo salas, racks, gabinetes, condições ambientais, separação e selagem de passagens. [3]
O que a EF viabiliza
- Entrada organizada de múltiplas operadoras e rotas.
- Transição documentada entre planta externa e rede privada.
- Proteção de cabos contra tração, água, surtos e intervenções improvisadas.
O que não deve ocorrer
- Uso como depósito ou passagem de instalações não relacionadas.
- Rota improvisada que atravessa salas críticas sem proteção.
- Mistura sem estudo entre telecomunicações, hidráulica, baterias e potência.
SEGREGAÇÃO DE RISCO
Por que bancos de baterias não devem compartilhar o ambiente de cabeamento
Não existe uma distância universal em metros válida para todo banco de baterias. A segregação correta depende da química, capacidade, tensão, corrente de curto-circuito, UPS, ventilação, fabricante, proteção contra incêndio, carga estrutural e procedimentos de manutenção. O princípio é separar riscos e preservar as condições ambientais do ambiente de TI.
Calor
O aumento de temperatura afeta a entrada de ar dos equipamentos e reduz margem operacional.
Ventilação e gases
Tecnologias e condições específicas podem demandar ventilação calculada e monitoramento.
Corrosão e manutenção
Vazamento, intervenção e acesso inadequado podem comprometer conectores, placas e disponibilidade.
Fato técnico O IEEE/ASHRAE 1635 aborda ventilação e gerenciamento térmico para sistemas de baterias estacionárias, incluindo riscos relacionados a hidrogênio e, em baterias de íon-lítio, eventos de thermal runaway. [9] O projeto pode especificar sala dedicada, gabinete apropriado ou módulo homologado para UPS; baterias avulsas sem contenção, em cima de switches ou acima de patch panels, não são uma solução profissional.
ORGANIZAÇÃO DO RACK
Bayface: a planta frontal que simplifica manutenção e fluxo de ar

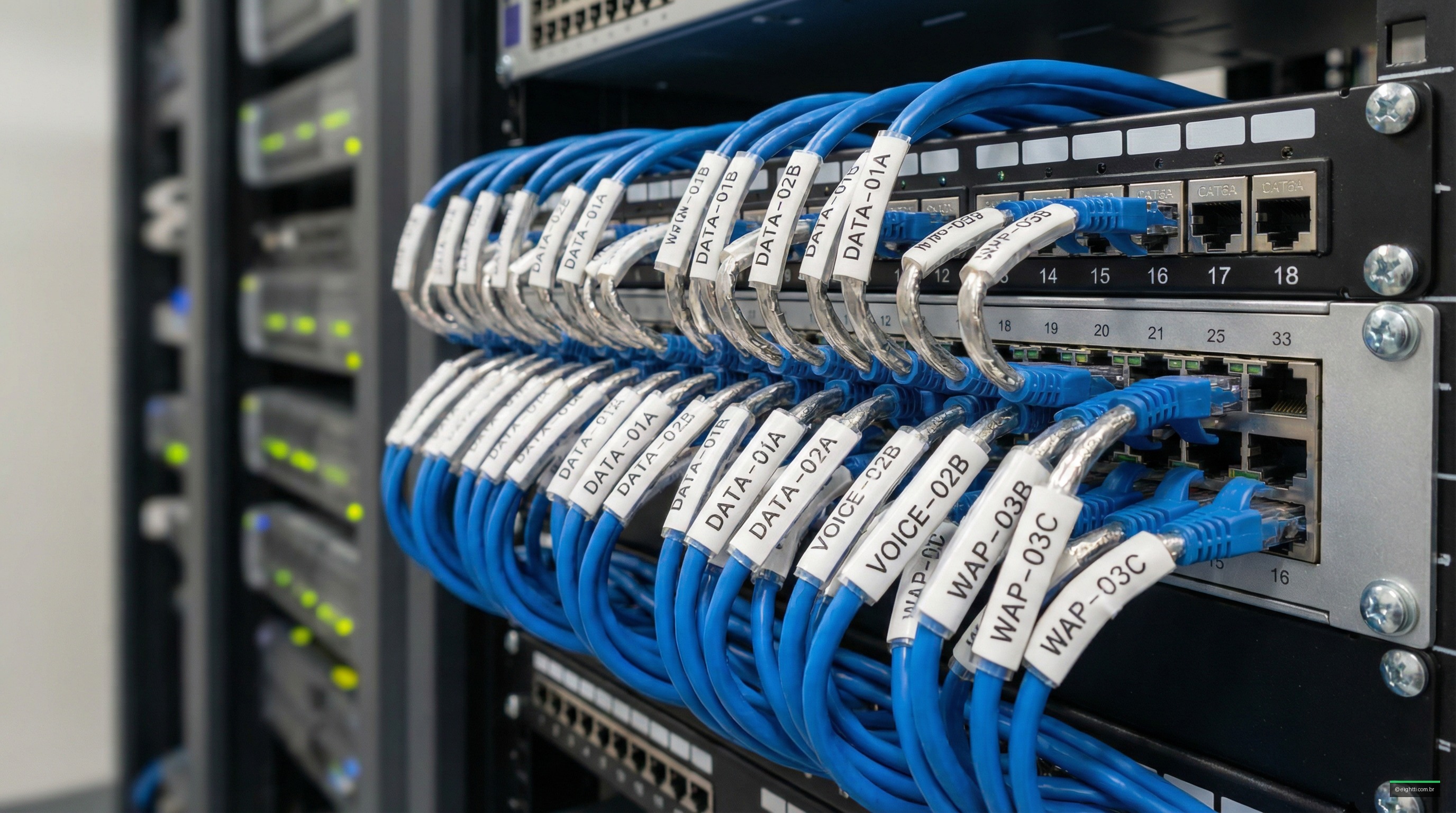

Bayface é a representação frontal do rack em unidades de rack (U). Ela registra a posição de patch panels, organizadores, switches, PDUs, bandejas, espaços de reserva e identificação. Sem essa referência, a manutenção depende de memória individual e o risco de erro em mudanças cresce.
Para a sequência solicitada, a montagem recomendada é patch panel → guia horizontal fechado → switch de 48 portas → guia horizontal fechado → patch panel. O guia reduz a exposição frontal e organiza o patch cord de cada bloco; as tampas cegas devem ocupar somente U realmente livres, sem bloquear o fluxo de ar previsto pelo equipamento.
- U5Patch panel 48 portasTerminação do cabeamento horizontal.
- U4Guia horizontal com tampaOrganização e raio de curvatura dos patch cords.
- U3Switch 48 portasEquipamento ativo, com entradas e saídas frontais preservadas.
- U2Guia horizontal com tampaSeparação visual e acomodação do segundo conjunto de cordões.
- U1Patch panel 48 portasSegundo bloco de distribuição/expansão.
Essa montagem melhora principalmente a organização, a manutenção e a desobstrução da face frontal do switch. Ela pode contribuir para que nada bloqueie entradas e saídas de ar, mas não “cria” capacidade de resfriamento. O switch deve operar com o padrão de fluxo indicado pelo fabricante, corredores e HVAC compatíveis, portas de rack adequadas e monitoramento de temperatura.
REDE SEM FIO
Wi-Fi 7 começa no cabeamento físico
O Wi-Fi 7 se baseia no IEEE 802.11be. Entre os recursos associados à geração estão canais mais largos, modulação 4096-QAM e Multi-Link Operation (MLO). A capacidade real, entretanto, depende de espectro, clientes, interferência, número de fluxos, canais, política de RF, uplink, switch e alimentação. [6]
Fato normativo A atualização ANSI/TIA-568.1-E-1 trata de pontos de acesso e, ao usar par trançado balanceado, indica no mínimo duas corridas Cat6A ou superior para cada access point, além de corridas adicionais recomendadas. [2]
Em novas instalações corporativas, Cat6A e capacidade multigigabit devem ser avaliados desde o projeto. A escolha final deve considerar a interface do AP, a potência solicitada, o comprimento, a densidade de usuários e a estratégia de expansão.
COBRE, POTÊNCIA E MARGEM
Cat5e, Cat6, Cat6 premium e Cat6A: a diferença é o sistema completo
Categoria é uma classificação de desempenho do sistema, não uma garantia de que todo cabo com a mesma marcação terá a mesma construção. O termo comercial Cat6 premium não cria uma nova categoria normativa: pode descrever um cabo Cat6 de maior controle de processo, construção 23 AWG, rastreabilidade, margem elétrica e garantia de sistema, desde que a ficha técnica confirme os parâmetros.
| Tipo | Uso típico | Consideração de PoE | Escolha técnica |
|---|---|---|---|
| Cat5e | 1 Gb/s em enlaces compatíveis, ambientes legados e baixa complexidade. | PoE é possível com projeto adequado; maior corrente, feixes e temperatura reduzem margem. | Validar cobre sólido, resistência, temperatura e certificação do canal. |
| Cat6 convencional | 1 Gb/s, aplicações multigigabit condicionadas ao comprimento e ao canal. | Pode atender aplicações PoE; não trate como equivalente a todo Cat6 de melhor construção. | Comparar bitola, resistência DC, desequilíbrio e dados do fabricante. |
| Cat6 premium | Cat6 com construção e controle superiores, a exemplo de linhas corporativas. | 23 AWG pode reduzir perda resistiva em relação a cabos mais finos, mas a especificação é do produto. | Exigir ficha técnica, componentes homologados e certificação do enlace. |
| Cat6A | 10 Gb/s até 100 m em canal conforme a categoria; indicado para novos projetos de maior longevidade. | Oferece margem para aplicações de maior potência quando instalado e agrupado corretamente. | Priorizar para Wi-Fi 7, multigigabit, PoE de maior potência e expansão. |

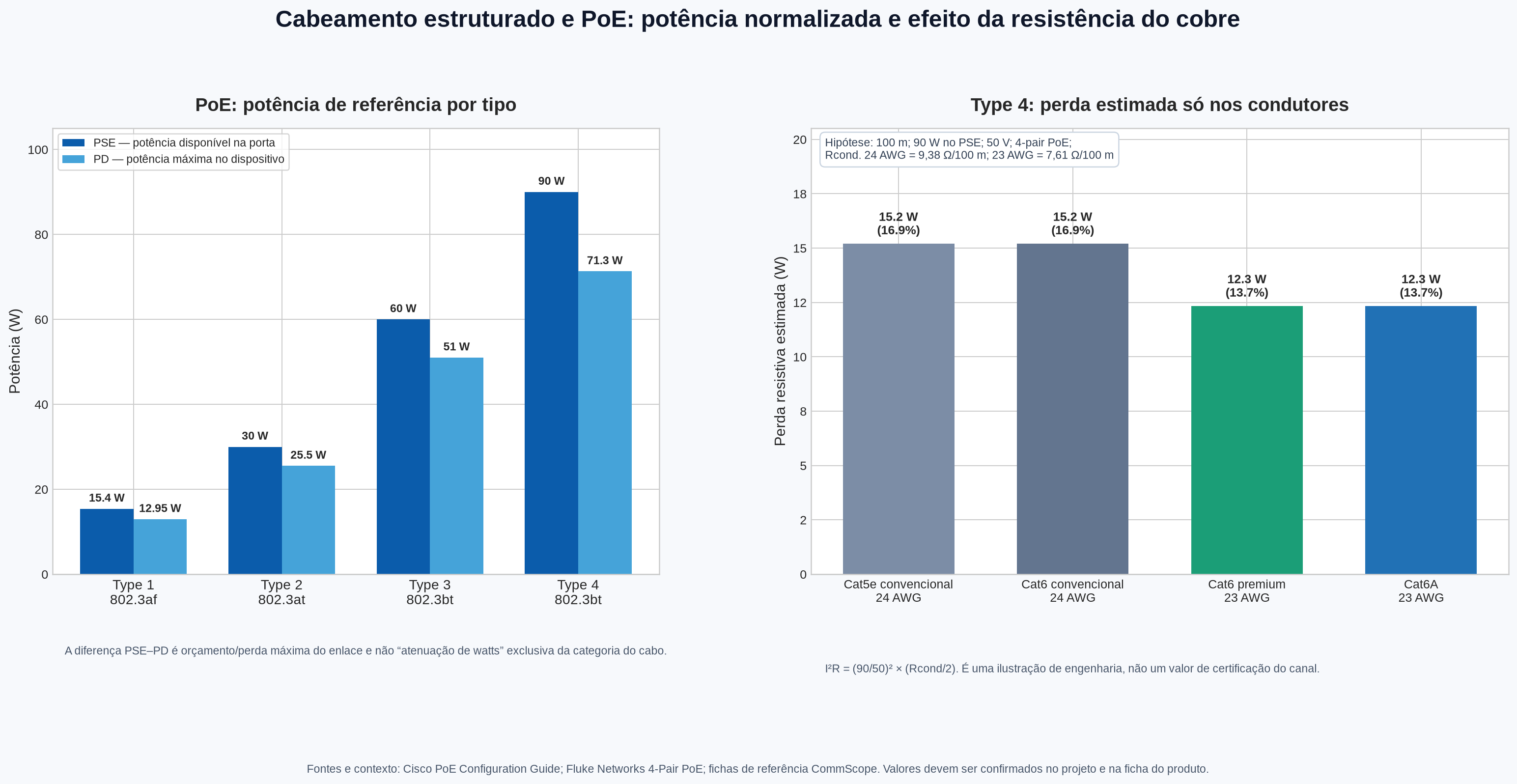

Perdas em PoE não são um percentual fixo da categoria. Elas dependem principalmente de resistência DC do condutor e do canal, comprimento, corrente, temperatura, número de pares energizados, desequilíbrio de resistência, conectores e agrupamento. [7] [8]
Até 15,4 W no PSE; até 12,95 W no PD.
Até 30 W no PSE; até 25,5 W no PD.
Até 60 W no PSE; até 51 W no PD.
Até 90–100 W no PSE; potência no PD depende da classe e do canal.
IMPLEMENTAÇÃO E OPERAÇÃO
Projeto passivo, ativos de rede e locação devem conversar
ATENDIMENTO TÉCNICO
Quando a rede precisa evoluir sem imobilizar todo o capital
A locação de ativos de rede pode compor um projeto de infraestrutura quando a empresa precisa de switches, Wi-Fi, firewalls ou equipamentos de borda dentro de um escopo com instalação, documentação e crescimento planejado. O cabeamento não pode ser especificado isoladamente: portas, uplinks, orçamento PoE e expectativa de vida útil precisam ser levantados junto com os ativos.
Checklist de contratação para cabeamento estruturado em São Paulo
✔ Levantamento técnico e rotas reais.
✔ Especificação de componentes por categoria e fabricante.
✔ Bayface, identificação e documentação as-built.
✔ Certificação de cobre, fibra e critérios de aceite.
✔ Projeto de PoE, Wi-Fi, rack, energia e climatização.
✔ ART quando aplicável à atividade e ao profissional habilitado.
PERGUNTAS FREQUENTES
Respostas rápidas para decisões de infraestrutura
Qual cabo é indicado para uma rede corporativa nova?
Cat6 pode atender estações de 1 Gb/s em um projeto compatível. Para Wi-Fi 7, uplinks multigigabit, PoE de maior potência e horizonte longo, Cat6A tende a oferecer uma escolha de maior margem. A decisão depende de distância, aplicação, feixe, temperatura, interface e orçamento.
Cat6 premium é igual a Cat6A?
Não. Um produto comercialmente descrito como Cat6 premium continua sendo Cat6 se essa for sua categoria declarada. Pode ter construção superior, mas não recebe automaticamente o desempenho de Cat6A.
Por que o rack precisa de bayface e identificação?
Porque mudanças e manutenções precisam ser reproduzíveis. Um bayface vincula a altura em U, equipamento, função e portas à documentação do ambiente, reduzindo erros e tempo de indisponibilidade.
As imagens desta página representam instalações reais?
Não. As imagens são ilustrações editoriais fotorrealistas, identificadas nas legendas. Elas foram usadas para tornar a leitura mais clara e não devem ser interpretadas como registro fotográfico de cliente, obra ou fabricante específico.
Cat5e suporta PoE?
Pode suportar PoE quando é um produto de cobre compatível, corretamente instalado, terminado e testado, com feixe, temperatura e potência dentro dos limites. Verifique resistência DC, desequilíbrio, temperatura, conectores e o padrão PoE requerido.
Como contratar uma empresa de cabeamento estruturado em SP?
Solicite escopo, projeto ou levantamento, marca e categoria dos componentes, método de instalação, equipe, identificação, certificação, documentação as-built, prazo, garantia, ART quando aplicável, suporte e critérios de aceite. Desconfie de orçamento baseado apenas em "quantidade de pontos" sem avaliação de rack, caminhos, energia, PoE, salas, climatização e testes.
