Cabeamento Estruturado para Galpão Logístico — São Paulo
Cat6A com PoE para WiFi industrial e CFTV, backbone certificado e projetado para resistir a porta-paletes metálicos, docas de alto fluxo e operação 24/7 — como um sistema único, não serviços separados.
⏱️ ~15 min de leitura · Publicado em 10 de outubro de 2026
- Normas aplicáveis: ABNT NBR 16869 (planejamento e testes), ANSI/TIA-568, ISO/IEC 11801 e NBR 16521 em zonas com interferência industrial
- Cabeamento: Cat6A com PoE/PoE+ para APs WiFi e câmeras IP, certificado ponto a ponto com equipamento Fluke
- Desafio típico: porta-paletes metálicos criando zonas mortas de WiFi — resolvido com site survey específico para galpão
- Infraestrutura física: Entrance/Equipment/Telecom Room com Zone Cabling, Bayface documentado, eletrocalhas e mapeamento GPR de lajes protendidas antes de qualquer perfuração
- Prazo típico: 45 a 90 dias, do levantamento técnico à certificação final de cada enlace
- Região: São Paulo (capital) e eixo logístico — Campinas, Jundiaí, Indaiatuba, Vinhedo, Valinhos, Arujá, São José dos Campos, Cajamar e Guarulhos
Quatro frentes, um sistema só
Num centro de distribuição, a rede sustenta a leitura de etiquetas nas docas, o WiFi dos coletores de dados, as câmeras de segurança e o controle de acesso — tudo ao mesmo tempo, em operação muitas vezes 24/7. Um projeto de cabeamento para galpão precisa considerar essas quatro frentes como um sistema único.
Cabeamento Cat6A
Horizontal até cada ponto e backbone entre o rack central e racks satélite em docas, mezanino e triagem, certificado ponto a ponto.
CAT6A + PoEWiFi Industrial
Site survey específico para galpão, com access points posicionados para vencer a interferência de porta-paletes metálicos e cobrir corredores sem zonas mortas.
COBERTURA TOTALCFTV e Acesso
Câmeras IP e controle de acesso (biometria, facial, RFID) rodando no mesmo backbone, em VLAN segregada da rede operacional.
INTEGRADOPoE para Dispositivos
Alimentação de APs e câmeras via PoE/PoE+ no próprio cabeamento de dados, eliminando a necessidade de elétrica dedicada em cada ponto.
PoE/PoE+Por que o projeto de um galpão não é igual ao de um escritório
Um galpão logístico tem menos interferência eletromagnética constante do que uma planta fabril com motores rodando full-time — mas tem seus próprios desafios: pé-direito alto, porta-paletes metálicos, docas automatizadas e grandes distâncias entre o rack central e os pontos mais afastados.
Cat6A com PoE: por que a categoria do cabo importa mais num galpão
Quando dezenas de access points e câmeras IP são alimentados por PoE/PoE+ através do mesmo feixe de cabos — comum em bandejas e eletrocalhas de galpão —, o calor gerado pela corrente elétrica se acumula entre os cabos agrupados. O Cat6A tem folga térmica maior que Cat5e ou Cat6 para esse cenário, o que reduz a degradação de sinal por aquecimento e mantém a performance da rede mesmo com muitos dispositivos PoE ativos ao mesmo tempo.
Porta-paletes metálicos e o site survey de WiFi para galpão
Estruturas metálicas de porta-paletes refletem e atenuam sinal de 2,4 GHz e 5 GHz, criando zonas mortas entre os corredores — um problema que não aparece num projeto de escritório. Por isso o posicionamento dos access points num centro de distribuição exige um site survey específico, considerando altura das prateleiras, largura dos corredores e o fluxo de coletores de dados e leitores de código de barras, não apenas a planta baixa do galpão vazio.
Docas, subestação e zonas de maior interferência
Mesmo num galpão predominantemente logístico, pontos específicos concentram o mesmo tipo de risco de um ambiente industrial: docas com portões automatizados e motores, carregadores de empilhadeira e a subestação de energia. Nessas zonas, a referência técnica deixa de ser só a NBR 16869 e passa a incluir a NBR 16521 (cabeamento industrial), com cabeamento blindado e classificação IP adequada à exposição a poeira.
Da sala de telecom ao rack: como o projeto organiza o galpão
Antes de puxar o primeiro cabo, o projeto define os espaços e as rotas físicas que vão sustentar a rede pelos próximos 25 anos. Num galpão, essa etapa pesa mais do que num escritório: distâncias maiores, pé-direito alto e lajes protendidas mudam decisões que num prédio comercial seriam triviais.
Entrance Room, Equipment Room e Telecom Room
A Entrance Room (ER) é onde os links das operadoras — fibra e circuitos dedicados — entram no galpão; precisa de controle de acesso e supressores de surto, porque uma falha ali derruba toda a conectividade externa. A Equipment Room concentra os switches core, servidores e o WMS/ERP, com climatização de precisão e energia redundante (UPS + gerador); em galpões grandes costuma ficar no mezanino administrativo. Já as Telecom Rooms (TRs) ficam distribuídas pela planta — o conceito de Zone Cabling — para que nenhum ponto de rede ultrapasse os 90 metros de cabeamento horizontal em cobre previstos em norma. Um centro de distribuição de 50.000 a 60.000 m² costuma precisar de 6 a 10 TRs bem posicionadas.

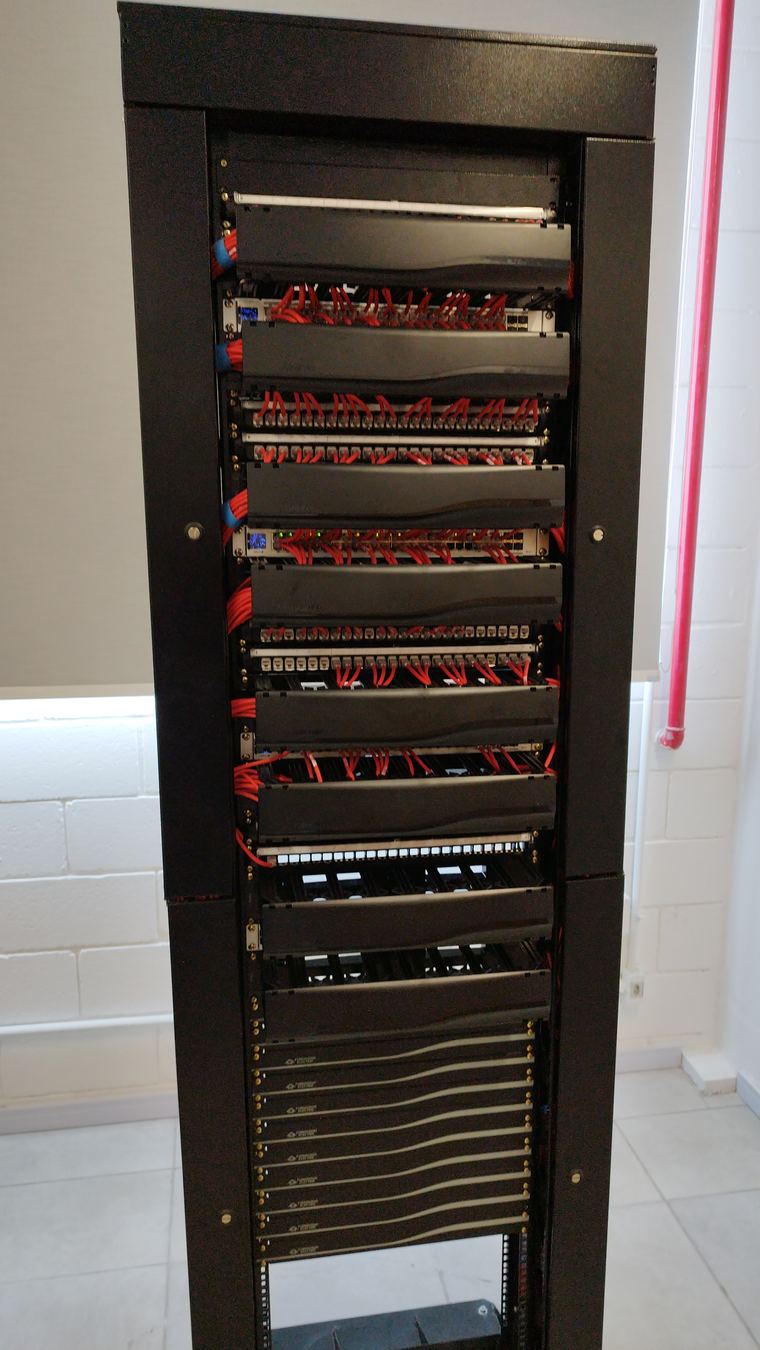

Bayface: a organização do rack que facilita manutenção e dissipa calor
Dentro de cada TR, o Bayface — o desenho da elevação frontal do rack, em U (1U = 44,45 mm) — documenta exatamente onde fica cada patch panel, switch e guia de cabos, e entra no As-Built entregue ao final do projeto. A sequência intercala patch panels, guias de cabos duplos e switches PoE para que os patch cords não bloqueiem a saída de ar dos equipamentos, seguindo o fluxo de ar frente-para-trás: ar frio entra pela frente, calor sai pela traseira. Painéis cegos (blanking panels) fecham os espaços vagos para impedir que o ar quente recircule para a zona fria — um detalhe pequeno que, ignorado, reduz a vida útil dos switches num galpão onde o rack já opera sob temperatura ambiente mais alta.

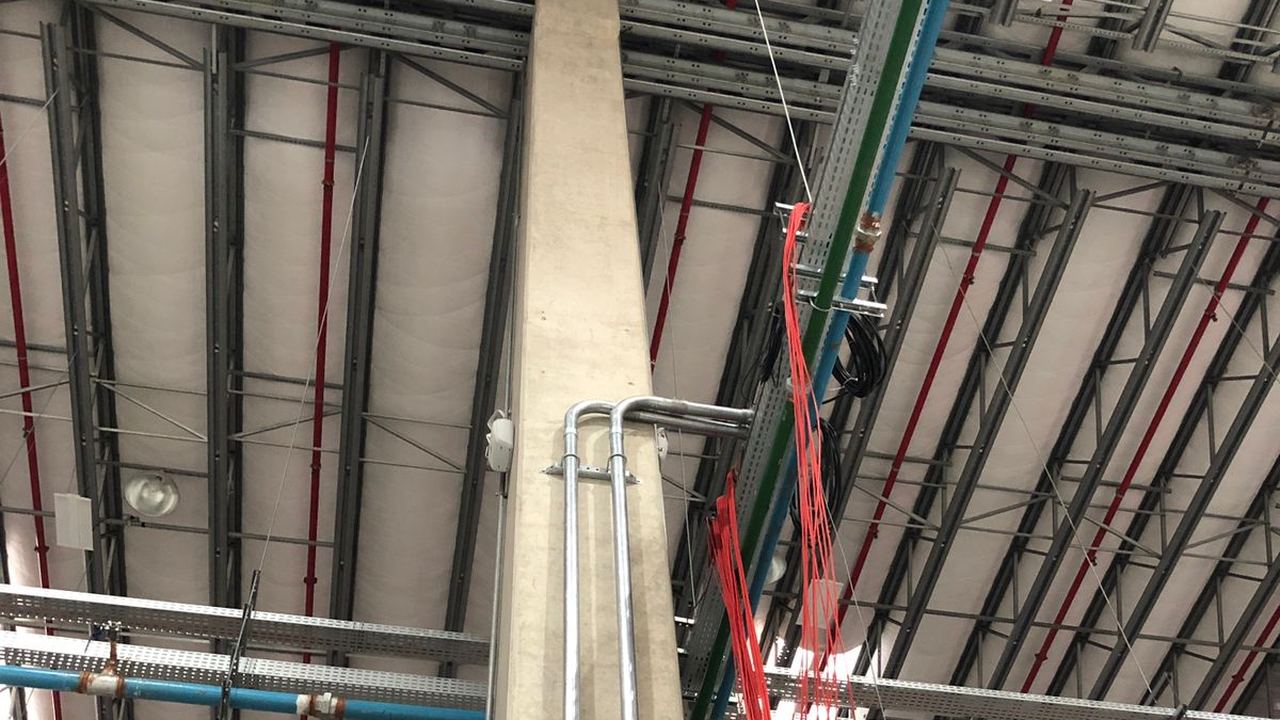

Eletrocalhas, Seal Tube e o risco das lajes protendidas

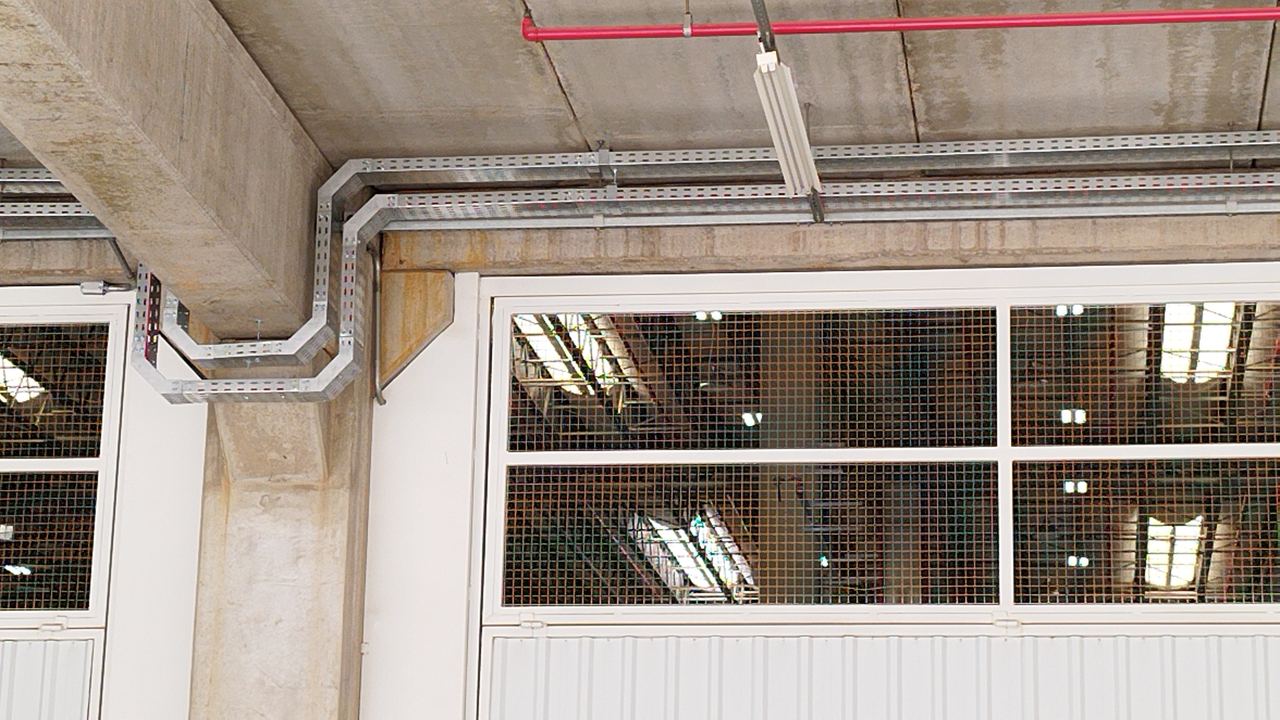

As eletrocalhas metálicas galvanizadas a fogo, suspensas a grande altura, são a via expressa do cabeamento — mas precisam respeitar taxa de ocupação de 40% a 50% da seção para não esmagar os cabos e gerar falhas intermitentes difíceis de diagnosticar. Nas derivações para os pontos, eletrodutos metálicos protegem contra impacto de empilhadeira; em áreas de lavagem ou umidade, usa-se Seal Tube, um eletroduto flexível com vedação hermética. O ponto mais delicado aparece ao descer cabos do mezanino para o galpão: muitas lajes modernas são protendidas, com cordoalhas de aço tensionadas e invisíveis a olho nu. Perfurar uma cordoalha por engano pode comprometer a capacidade de carga da laje. Por isso, antes de qualquer perfuração diamantada, fazemos o mapeamento não destrutivo com Georadar (GPR) ou Pacômetro para marcar as zonas seguras — um passo que não é opcional nos nossos projetos.
Classificação M.I.C.E. e conectores industriais nas zonas mais hostis
A NBR 16521 avalia cada trecho do galpão pela classificação M.I.C.E. (Mecânica, Ingresso, Clima, Eletromagnetismo) — diferente de um escritório, onde esses fatores raramente importam. Em zonas críticas (docas automatizadas, proximidade de motores e subestação), o projeto pode especificar conectores industriais M12 e caixas com proteção IP66/IP67, além de cabos blindados F/UTP ou S/FTP. No restante do galpão — armazenagem, triagem, mezanino administrativo — o cabeamento Cat6A LSZH convencional atende com folga, o que evita custo desnecessário aplicando blindagem industrial onde ela não é exigida.
Como conduzimos um projeto de cabeamento para galpão
Levantamento técnico
Visita ao galpão, mapeamento de rotas, distâncias até docas e mezanino, e site survey preliminar de WiFi.
Projeto executivo
Dimensionamento de backbone, cabeamento Cat6A, posicionamento de APs e carga PoE como sistema único.
Execução

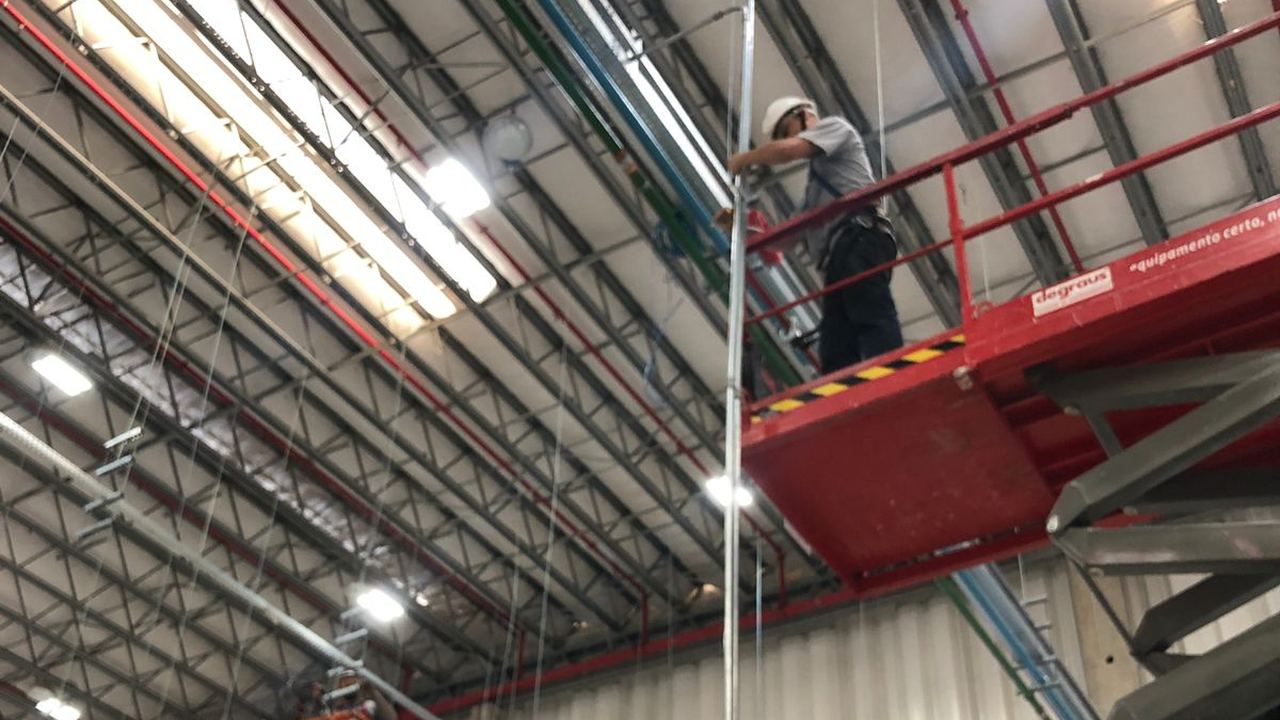

Equipe própria, instalação em eletrocalhas e bandejas, seguindo NR-10 e NR-35 quando há trabalho em altura.
Certificação
Teste Fluke por enlace (NEXT, FEXT, Return Loss), relatório técnico e ART no CREA-SP.
Onde atendemos — São Paulo e eixo logístico
Equipe própria mobilizada na capital e no principal corredor logístico do estado.
O que entra em um projeto de cabeamento estruturado para galpão logístico?
Cabeamento Cat6A horizontal, backbone entre racks, WiFi industrial e CFTV/controle de acesso rodando na mesma infraestrutura. As quatro frentes são dimensionadas juntas.
Por que porta-paletes metálicos atrapalham o WiFi do galpão?
Eles refletem e bloqueiam sinal de 2,4 GHz e 5 GHz, criando zonas mortas entre corredores — por isso o projeto de AP exige site survey específico, não a planta do escritório.
Cat6A com PoE suporta quantos access points e câmeras IP?
Depende do orçamento de energia de cada switch PoE, mas o Cat6A tem folga térmica maior que Cat5e/Cat6 para alimentar vários dispositivos PoE no mesmo feixe de cabos sem perder performance.
Qual norma técnica se aplica ao cabeamento de um centro de distribuição?
A base é a NBR 16869 (planejamento e testes), com ANSI/TIA-568 e ISO/IEC 11801. Em zonas de maior interferência — docas automatizadas, subestação — a referência passa a ser a NBR 16521.
CFTV e controle de acesso podem usar o mesmo cabeamento da rede de dados?
Sim, normalmente em VLAN separada da rede operacional por segurança, desde que o projeto já preveja a carga extra de banda e PoE dessas frentes.
Quanto tempo leva um projeto de cabeamento para um galpão grande?
Para um centro de distribuição de grande porte, o prazo típico fica entre 45 e 90 dias, do levantamento à certificação final de cada enlace.
Vocês atendem galpões fora da capital, como Campinas, Jundiaí ou Guarulhos?
Sim. Além da capital, atendemos com equipe própria Campinas, Jundiaí, Indaiatuba, Vinhedo, Valinhos, Arujá, São José dos Campos, Cajamar e Guarulhos.
Qual a diferença entre cabeamento para galpão logístico e chão de fábrica industrial?
Um galpão logístico tem menos interferência constante que uma fábrica com motores full-time, mas pontos como docas automatizadas e subestação pedem o mesmo rigor de um ambiente industrial.
O que é a certificação de enlace e por que isso importa num galpão?
Um teste ponto a ponto com equipamento Fluke (NEXT, FEXT, Return Loss) contra os limites da ANSI/TIA-568 — sem ele, não há garantia de que a rede sustenta WiFi, CFTV e coletores de dados nos horários de pico.
O que são Entrance Room, Equipment Room e Telecom Room num projeto de galpão?
São os três ambientes que organizam a rede: a Entrance Room recebe os links das operadoras, a Equipment Room concentra servidores e switches core, e as Telecom Rooms ficam distribuídas pela planta para que nenhum ponto ultrapasse 90 metros de cabeamento horizontal — um galpão de 50 a 60 mil m² costuma precisar de 6 a 10 TRs.
Como vocês evitam danos em lajes protendidas na hora de perfurar?
Fazemos mapeamento não destrutivo com Georadar (GPR) ou Pacômetro antes de qualquer perfuração diamantada, para localizar as cordoalhas de aço tensionadas e marcar as zonas seguras — perfurar uma cordoalha por engano pode comprometer a capacidade de carga da laje.
