1. Introdução: A Base da Indústria 4.0 e a Expertise da Eight TI
Em um cenário industrial cada vez mais conectado e dependente de dados, o cabeamento estruturado emerge como a espinha dorsal invisível, mas fundamental, de toda a infraestrutura de Tecnologia da Informação. Longe de ser uma mera coleção de fios, ele representa um sistema robusto e organizado que garante a fluidez da comunicação, a segurança dos dados e a eficiência operacional em ambientes complexos. Para indústrias em cidades como Araçatuba, Cajamar, Guarulhos, Jundiaí e Campinas, onde a demanda por conectividade de alta performance é crescente, investir em um cabeamento estruturado de qualidade não é apenas uma opção, mas uma necessidade estratégica.
A Eight TI se posiciona como uma empresa de cabeamento estruturado para orçamento industrial com expertise comprovada, oferecendo soluções que transcendem a simples instalação. Nossa atuação foca na entrega de projetos que não só atendem às exigências atuais, mas que também são preparados para as demandas futuras da Indústria 4.0. Compreendemos que a conformidade com normas como a ABNT NBR 14565 é crucial para assegurar a qualidade, a segurança e a longevidade das instalações, minimizando riscos e otimizando o investimento de nossos clientes. Com uma equipe especializada e certificada, a Eight TI garante que cada projeto seja executado com a máxima excelência, desde o planejamento inicial até a certificação final.
2. A Evolução do Cabeamento Estruturado: Do Cobre à Fibra e Além
A história do cabeamento estruturado é uma narrativa de constante adaptação e inovação, impulsionada pela incessante busca por maior velocidade, confiabilidade e eficiência. O que começou com soluções simples evoluiu para sistemas complexos, capazes de suportar as mais avançadas tecnologias.
O Legado do Cobre e a Ascensão do Cabeamento Blindado
Por décadas, os cabos de par trançado (UTP - Unshielded Twisted Pair) foram a base das redes de comunicação. Sua simplicidade e custo-benefício os tornaram onipresentes. No entanto, em ambientes industriais, caracterizados pela presença de máquinas, motores e equipamentos que geram intensa interferência eletromagnética (EMI), os cabos UTP mostraram suas limitações. A EMI pode degradar significativamente a qualidade do sinal, levando a erros de transmissão e interrupções na rede.
Foi nesse contexto que o cabeamento de par trançado blindado (FTP - Foiled Twisted Pair ou STP - Shielded Twisted Pair) ganhou destaque. Com uma camada de proteção metálica envolvendo os pares de fios, esses cabos oferecem uma resistência superior à interferência, garantindo transmissões mais estáveis e confiáveis. Essa evolução foi fundamental para a implementação de redes robustas em fábricas e galpões, onde a integridade do sinal é crítica para a automação e o controle de processos.

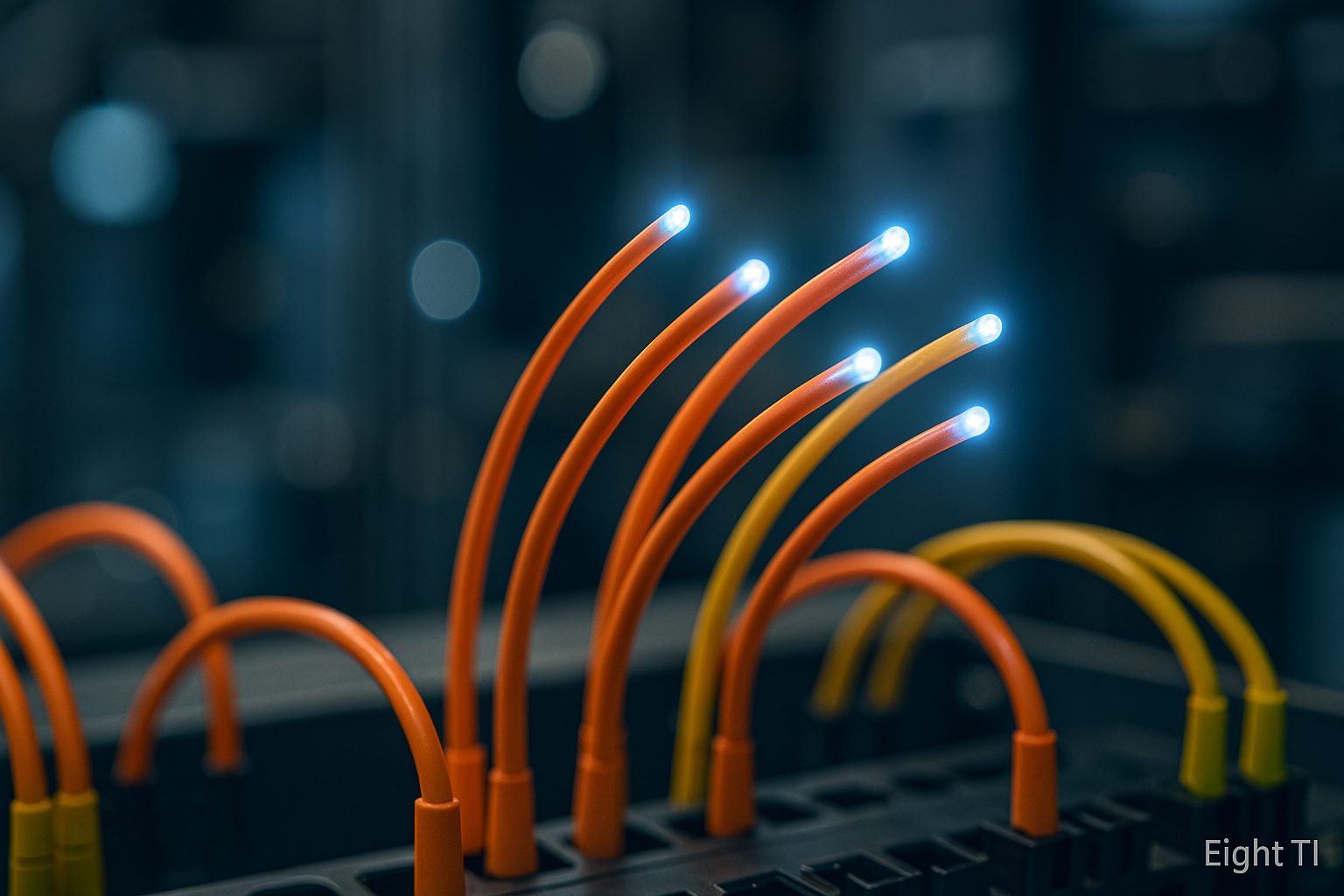

A Revolução da Fibra Óptica e o Power over Fiber (PoF)
A verdadeira virada tecnológica no cabeamento veio com a popularização da fibra óptica. Em contraste com os cabos de cobre, que transmitem dados via pulsos elétricos, a fibra óptica utiliza pulsos de luz, conferindo vantagens inigualáveis em ambientes industriais.
Maior Largura de Banda
Capacidade de transmitir volumes massivos de dados em velocidades muito superiores ao cobre.
Imunidade Total a EMI
Por não conduzir eletricidade, é completamente imune a interferências eletromagnéticas, ideal para indústrias.
Segurança Aprimorada
É extremamente difícil interceptar dados transmitidos por fibra óptica sem ser detectado.
Distâncias Maiores
Permite a transmissão de dados por quilômetros sem perda significativa de sinal.
Custos de Manutenção Reduzidos
Durabilidade superior e menor necessidade de manutenção compensam o investimento inicial.
Power over Fiber (PoF)
Condução simultânea de energia e dados via fibra óptica, eliminando fontes de alimentação externas.
Tendências Emergentes: Moldando o Futuro da Conectividade
O cabeamento estruturado continua a evoluir, impulsionado por novas demandas e tecnologias. Algumas das tendências mais relevantes incluem:
- Cabeamento Inteligente (AIM - Automated Infrastructure Management): Sistemas AIM integram sensores, dispositivos e softwares para monitorar, gerenciar e otimizar a rede em tempo real. Em plantas industriais de Campinas e Sorocaba, o AIM fornece informações precisas sobre o status, desempenho e localização de cabos e equipamentos, simplificando a manutenção preventiva e contribuindo para a economia de energia.
- Convergência de Redes e Serviços: A demanda por uma infraestrutura unificada que suporte dados, voz, vídeo, automação industrial (chão de fábrica), segurança (CFTV IP) e outros serviços é uma realidade. O cabeamento estruturado moderno integra todas essas aplicações em uma única plataforma, essencial para a Indústria 4.0.
- Sustentabilidade e Eficiência Energética: Com a crescente preocupação ambiental, a sustentabilidade tornou-se um fator chave. A Eight TI prioriza soluções que alinham alta performance com responsabilidade ambiental, contribuindo para as metas ESG de seus clientes.
- Cabeamento sem Fio (Wireless): Em ambientes industriais, o wireless geralmente complementa o cabeamento estruturado, sendo utilizado para dispositivos móveis ou em áreas onde a passagem de cabos é inviável, mas não o substitui para aplicações críticas que exigem estabilidade e segurança máximas.
- Cabeamento Molecular e Auto-Organizável: Ainda em fases de pesquisa, essas tecnologias prometem revolucionar a eletrônica e a inteligência artificial, oferecendo tamanho reduzido, velocidade aumentada e resiliência aprimorada.
3. A Norma ABNT NBR 14565: O Pilar da Qualidade e Segurança
A padronização é a base para a excelência em qualquer área técnica, e no cabeamento estruturado não é diferente. A ABNT NBR 14565 é a norma brasileira que estabelece os requisitos técnicos para o projeto, instalação e manutenção de sistemas de cabeamento estruturado, sendo um guia indispensável para garantir a qualidade e a segurança das redes em São Paulo e em todo o território nacional.
Visão Geral e Importância da NBR 14565
Publicada originalmente em 2000 e revisada periodicamente (2007, 2012, 2013 e 2019) para acompanhar as inovações tecnológicas, a NBR 14565 define as diretrizes para sistemas de cabeamento em ambientes corporativos, industriais e residenciais. Sua aplicação garante que a infraestrutura de rede seja:
- Padronizada: Facilitando a interoperabilidade entre diferentes equipamentos e sistemas.
- Segura: Minimizando riscos de falhas, interferências e problemas elétricos.
- Escalável: Permitindo futuras expansões e atualizações tecnológicas sem grandes reformas.
- De Alta Performance: Assegurando a velocidade e a confiabilidade necessárias para as aplicações modernas.
Para qualquer empresa de cabeamento estruturado que busca oferecer um serviço de excelência, a conformidade com a NBR 14565 é um diferencial competitivo e uma garantia de qualidade para o cliente.
Principais Diretrizes da Norma
A NBR 14565 abrange todos os aspectos do ciclo de vida de um sistema de cabeamento estruturado:
- Projeto e Planejamento: A norma fornece orientações detalhadas para o planejamento da infraestrutura, incluindo a definição da topologia de rede, a seleção adequada de componentes (cabos, conectores, patch panels) e a distribuição lógica dos cabos. Um projeto bem elaborado, seguindo a NBR 14565, é o primeiro passo para uma rede eficiente e duradoura.
- Instalação e Manutenção: A NBR 14565 estabelece as boas práticas de instalação, como a correta rotulagem de cabos e pontos, a organização em racks e painéis, e a definição de rotas de passagem que minimizem interferências. Ela também define distâncias mínimas de separação entre cabos de dados e fontes de interferência eletromagnética.
- Segurança: Em ambientes industriais, a segurança é primordial. A norma inclui diretrizes específicas para proteção contra surtos elétricos e para um aterramento eficaz, essenciais para preservar a integridade dos equipamentos conectados à rede.
- Documentação e Gerenciamento: A NBR 14565 enfatiza a necessidade de uma documentação completa e detalhada de todo o sistema de cabeamento. A Eight TI compreende a importância dessa prática e entrega projetos com documentação exemplar, facilitando a gestão para seus clientes.
O Custo da Não Conformidade
Estudos indicam que aproximadamente 70% dos problemas de rede são causados por técnicas de cabeamento inadequadas e componentes de baixa qualidade. Embora o custo do cabeamento represente uma pequena parcela do investimento total em TI, seu impacto na performance da rede é imensurável. A Eight TI garante que seus projetos estejam em total conformidade com a NBR 14565, protegendo seus clientes contra esses riscos.
4. Desafios e Boas Práticas em Ambientes Industriais
Os ambientes industriais apresentam desafios únicos para o cabeamento estruturado, exigindo soluções robustas e a aplicação de boas práticas para garantir a performance e a durabilidade da rede. A Eight TI tem vasta experiência em superar esses obstáculos, entregando infraestruturas de TI de ponta para o setor.
Ocupação de Dutos e Eletrocalhas: Otimizando o Espaço e a Dissipação de Calor
Um dos aspectos críticos na instalação de cabeamento em ambientes industriais é o correto dimensionamento e a ocupação de dutos, eletrocalhas e outros caminhos de cabos. A sobrecarga desses espaços pode levar a problemas sérios, como superaquecimento dos cabos, dificuldade de manutenção e futuras expansões, e até mesmo danos físicos aos condutores. Para evitar esses problemas, a Eight TI segue rigorosamente as normas ABNT NBR 16415 e NBR 5410, que estabelecem limites claros para a ocupação.
A NBR 5410 especifica que a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não deve exceder:
| Número de Condutores | Taxa Máxima de Ocupação |
|---|---|
| 1 Condutor | 53% |
| 2 Condutores | 40% |
| 3 ou mais Condutores | 32% |
Além disso, é fundamental que a área útil do conduto permita a fácil instalação e retirada dos condutores, bem como uma adequada dissipação do calor gerado, especialmente em instalações com Power over Ethernet (PoE). Outras boas práticas incluem evitar o uso de produtos químicos para auxiliar na passagem dos cabos e limitar o número de curvas (no máximo três) entre duas caixas de passagem.

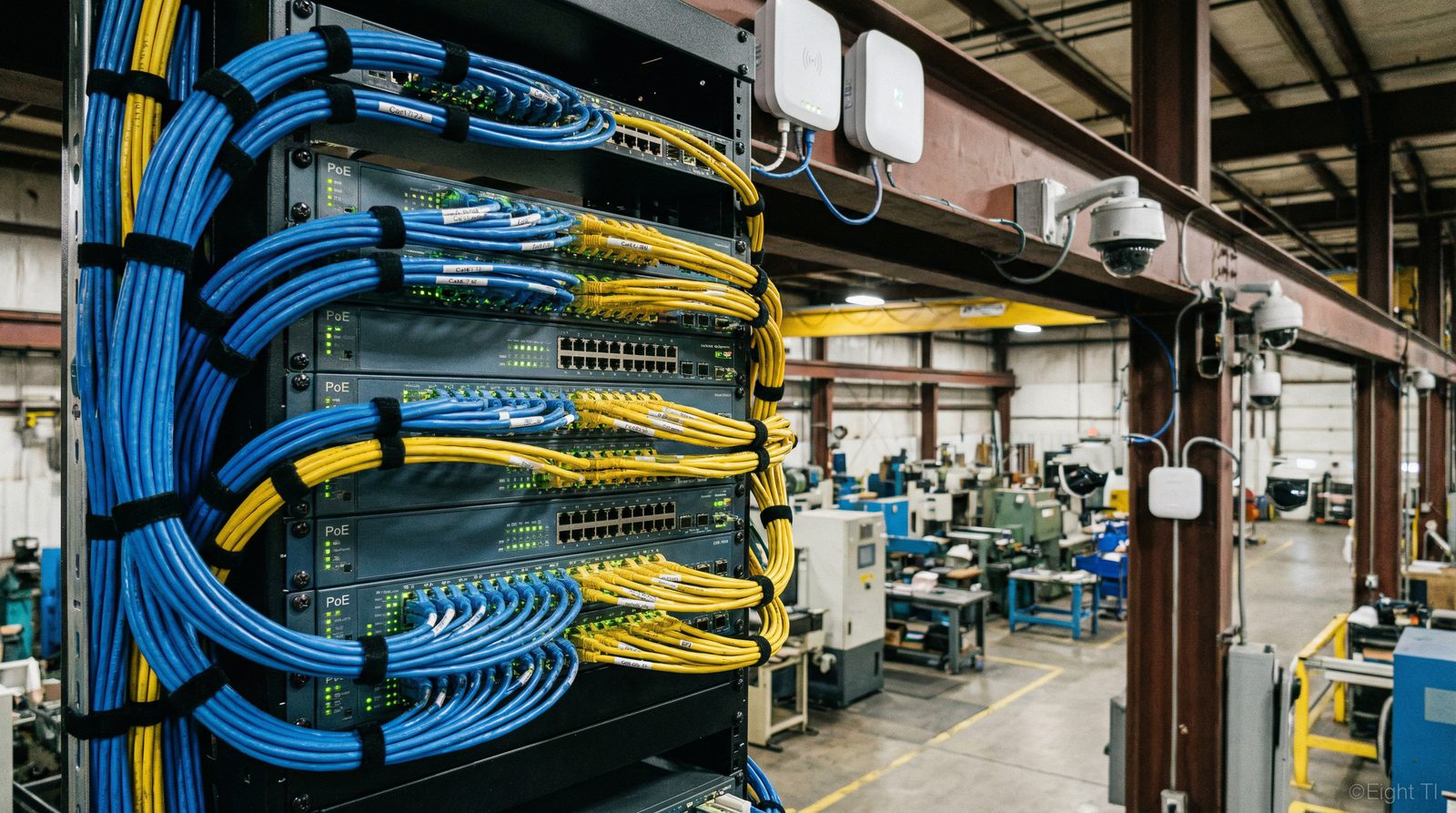

Power over Ethernet (PoE) em Cabos UTP: Gerenciando a Perda de Eficiência e o Aquecimento
A tecnologia Power over Ethernet (PoE), que permite a transmissão de dados e energia elétrica pelo mesmo cabo de rede, revolucionou a forma como dispositivos como câmeras IP, telefones VoIP e pontos de acesso Wi-Fi são alimentados. No entanto, a conveniência do PoE vem acompanhada de desafios, especialmente quando se utiliza cabos UTP em feixes densos.
O principal problema reside na resistência elétrica dos fios de cobre, que, ao conduzir corrente elétrica para alimentar os dispositivos, gera calor. Estudos mostram que a temperatura em um feixe de 100 cabos Cat5e, carregando PoE de 600 mA, pode subir em torno de 7,2 °C, impactando negativamente o desempenho e a vida útil dos cabos. Em cenários de pior caso, até 20,8% da potência pode ser perdida no cabo.
Para mitigar esses efeitos, a Eight TI recomenda e implementa soluções que incluem:
- Utilização de Cabos de Categoria Superior: Cabos Cat6A, Cat7 e Cat8, com condutores de maior bitola e melhor blindagem, dissipam o calor de forma mais eficiente. Fabricantes como Furukawa e Commscope oferecem linhas de produtos otimizadas para aplicações PoE de alta potência.
- Dimensionamento Adequado: Planejamento cuidadoso da infraestrutura para evitar feixes de cabos excessivamente densos e garantir ventilação adequada.
- Monitoramento Térmico: Em projetos de grande escala, a implementação de sistemas de monitoramento térmico pode alertar sobre pontos de superaquecimento.
Para ilustrar a diferença entre categorias de cabo em aplicações PoE:
| Característica | Cabo Cat5e (UTP) | Cabo Cat6A (UTP/FTP) |
|---|---|---|
| Resistência DC | Maior | Menor |
| Geração de Calor (PoE) | Maior acúmulo, risco de superaquecimento | Menor acúmulo, melhor dissipação |
| Perda de Potência (PoE) | Mais significativa em longas distâncias | Menor, maior eficiência energética |
| Perda de Inserção | Mais suscetível à degradação do sinal | Menos suscetível, melhor integridade |
| Largura de Banda | Até 1 Gbps (curtas distâncias) | Até 10 Gbps (100 metros) |
| Imunidade a EMI | Baixa (UTP) | Alta (FTP/STP) |
A Importância de Cabos de Alta Qualidade: Um Investimento Essencial
A escolha de cabos de alta qualidade não é um luxo, mas um investimento essencial para qualquer infraestrutura de cabeamento estruturado, especialmente em ambientes industriais que demandam alta confiabilidade e performance. Cabos de qualidade inferior podem resultar em degradação do sinal, vulnerabilidade a interferências, menor durabilidade, limitação de escalabilidade e riscos de segurança.
Cabos de alta qualidade, como os oferecidos por Furukawa e Commscope, são projetados e fabricados com materiais superiores, seguindo rigorosos padrões de qualidade e testes. Isso se traduz em um menor Custo Total de Propriedade (TCO) a longo prazo, pois reduz a necessidade de manutenção, substituição e solução de problemas, além de assegurar a continuidade das operações.
5. Eight TI: Sua Parceira Estratégica em Cabeamento Estruturado Industrial
No dinâmico e exigente cenário industrial, a escolha de um parceiro para projetos de cabeamento estruturado é uma decisão estratégica que impacta diretamente a eficiência, a segurança e a competitividade de sua empresa. A Eight TI se destaca como a empresa de cabeamento estruturado ideal, com uma expertise comprovada na execução de projetos de alta complexidade para galpões e indústrias em todo o estado de São Paulo, incluindo cidades como Ribeirão Preto, São José dos Campos, Barueri, Cotia, Mogi das Cruzes, Itapevi, Embu das Artes, Hortolândia, Atibaia, Piracicaba e, claro, Araçatuba.
Diferenciais que Fazem a Diferença
Nossa abordagem vai além da instalação física, focando em uma parceria completa que oferece tranquilidade e resultados tangíveis:
- Garantia de 25 Anos em Projetos Certificados: A confiança na qualidade de nossos serviços e nos materiais que utilizamos nos permite oferecer uma garantia estendida de 25 anos em todos os projetos certificados. Essa garantia é um testemunho do nosso compromisso inabalável com a durabilidade, a performance e a conformidade com as normas técnicas mais rigorosas.
- Equipe Própria (CLT) com Certificações NR e de Fabricantes: Contamos com uma equipe de profissionais altamente qualificados e treinados, todos contratados em regime CLT. Nossos técnicos possuem as certificações NR exigidas para trabalhos em ambientes industriais, além de certificações específicas dos principais fabricantes de cabeamento, como Furukawa e Commscope.
- Atuação de Ponta a Ponta: Do Projeto à Certificação e Manutenção: A Eight TI oferece uma solução completa e integrada, que abrange todas as fases do projeto de cabeamento estruturado — desde a consultoria inicial e o planejamento detalhado, passando pela instalação e configuração dos equipamentos, até a certificação da rede com equipamentos de última geração e a manutenção contínua.
- Foco na "Dor do Cliente": Soluções que Resolvem Problemas Reais: Entendemos que cada indústria possui desafios e necessidades específicas. Nossa equipe se dedica a compreender profundamente a operação de cada cliente para entregar soluções de cabeamento estruturado que não apenas funcionam, mas que resolvem problemas reais de conectividade, otimizam processos e impulsionam a produtividade.
Solicite Seu Orçamento Industrial em Araçatuba e Região
Se sua empresa busca um parceiro confiável e experiente para um projeto de cabeamento estruturado industrial em Araçatuba, Guarulhos, Jundiaí, Campinas, Ribeirão Preto, São José dos Campos, Barueri, Cotia, Mogi das Cruzes, Itapevi, Embu das Artes, Hortolândia, Atibaia, Piracicaba ou qualquer outra localidade em São Paulo, a Eight TI está pronta para atender. Não deixe a conectividade da sua empresa ao acaso. Invista em um cabeamento estruturado que garanta performance, segurança e escalabilidade para o futuro.
6. Conclusão: Construindo o Futuro da Conectividade Industrial
O cabeamento estruturado é, sem dúvida, um dos pilares fundamentais para a Indústria 4.0 e para a competitividade das empresas no cenário atual. A sua evolução, marcada pela transição do cobre para a fibra óptica, pela integração de tecnologias inteligentes e pela crescente preocupação com a sustentabilidade, reflete a necessidade de infraestruturas de rede cada vez mais robustas, eficientes e adaptáveis.
A conformidade com normas como a ABNT NBR 14565, a adoção de boas práticas na ocupação de dutos e o gerenciamento cuidadoso dos desafios impostos pelo PoE são elementos cruciais para garantir o desempenho e a longevidade desses sistemas. A escolha de cabos de alta qualidade e a parceria com fabricantes renomados como Furukawa e Commscope são investimentos que se traduzem em maior segurança e um Custo Total de Propriedade otimizado.
Nesse contexto, a Eight TI se consolida como o parceiro estratégico ideal para indústrias que buscam excelência em cabeamento estruturado. Com uma equipe certificada, garantia de 25 anos e uma atuação de ponta a ponta, estamos preparados para construir o futuro da conectividade industrial, garantindo que sua empresa esteja sempre à frente.
